产品规格：

物理尺寸：

高度：1660 mm（带监视器）

宽度：550 mm

深度：980 mm（带键盘）

重量：103.2 kg（不带附件）

成像模式：

2D 模式

M 模式

彩色多普勒

脉冲波 (PW) 频谱多普勒

能量多普勒 (PD)

3D/4D 模式

S-Flow 模式

灰度： 256（8 位）

聚焦：

发射聚焦，最多八点（可同时选择四点）

数字动态接收聚焦（连续）

探头（BF型/IPX7）：

线阵

L5-13

凸阵

CS1-4、C2-8、CF4-9、ER4-9、EVN4-9

3D

3D2-6、3D4-9、VE4-8

探头连接：3 探头连接器

4 个探头连接器（选购）

监视器：

主监视器

显示区：18.5 英寸

分辨率：1366 x 768

LED 背光

数字亮度/对比度调整

触摸屏监视器

显示区：10.1 英寸

分辨率：1280 x 800

LED 背光

此后称作“液晶显示器”：

后面板

产品介绍：

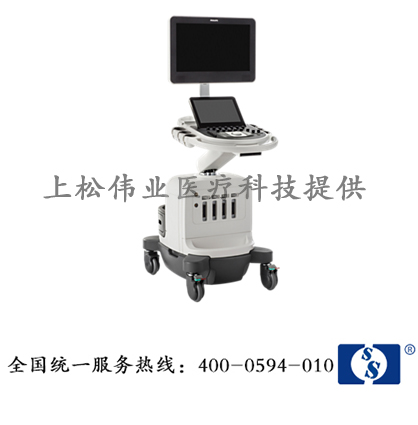

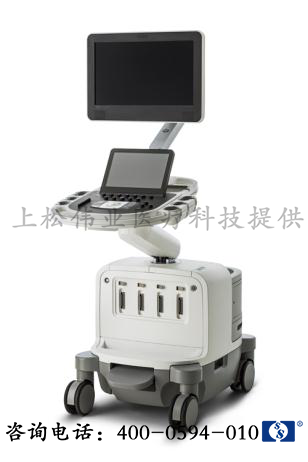

Affiniti 70 Expert传承了飞利浦经临床证明的口碑载道 的PureWave纯净波单晶体技术

PureWave纯净波技术是压电换能器村料40年来最大的突破，相对于传统材料，它提高换能器调谐和系统优化的声波效率，有助于各类型患者的成像，并能减少伪影并提高穿透力。

Multi-Bit forming声束形成技术和PureWave纯净波技术相结合，让成像无需在穿透力和分辨率之间进行取舍。

Affiniti 70 Expert Multi-Bit forming声束形成技术与飞利浦PureWave纯净波技术和组织特异性预置（TSP）相结合，使技术难度大的患者的成像更容易。

Affiniti 70 Expert 为您提供乳腺的从基础超声成像到高级功能的全面解决方案。包括：组织差异校正成像TAC、超宽视野成像、弹性成像技术、超声造影成像及微血管成像技术、乳腺容积成像技术。

妇科三维成像功能：满足日常基础扫查的同时，为您提供多平面、断层扫查及三维表面成像等多种三维成像模式，为您提供更多的诊断信息，尤其是在子宫畸形的判别，内膜及肿瘤占位观测中起到了无可替代的作用。

 腔内弹性成像功能：肋您发现子宫及宫颈易漏诊的微小病灶，并通过肿块软硬的显示有助于肿瘤良恶性的判别。

纯净波单晶体高频凸阵探头C9-2

2-9MHz的频带范围更加适用于早孕期胎儿筛查，拥有优异的图像品质，于孕早期筛查即可观察到更多胎儿组织结构，为早期诊断提供依据和信心。

胎儿颈项透明层（NT）的厚度测量是11-14孕周胎儿染色体的风险评估最重要指标的指标，C9-2提供超高分辨率图像、HD Zoom、测量光标自适应等功能为NT评估提供优异保障。

CPA微细血流成像提供敏感的彩色血流性能：CPA微细血液成像提供敏感的彩色血液性能，新Mzp CPA血液成像拥有更加敏感的彩色血液信息，有利于观察早孕期胎儿心脏大血管及胎儿脏器微细血液。

FHN胎儿心脏容积导航成像：基于AIUS智能解剖技术，自动获得ISUOG指南要求的胎心基本筛查切面。简化您的工作流程，避免漏诊、误诊，是您进行胎儿心脏筛查的得力肋手。

STIC时间空间相关联成像：快速获取胎儿心脏的容积数据，具有多种成像选择，可输出超高分辨率MPR图像，和独立输出MPR图像。

   阿洛卡彩超F31全面秉承Prosound系列的高端成像平台和先进技术，以全新的“3E”设计理念，为临床提供优异的图像和先进的功能。F31便捷的操作、友好的界面、广泛的应用，给您带来自信的诊断。

3E设计理念

       Evolutionary：前瞻设计，更好适应未来超声快速发展。

       Enhanced：功能强大，应用性能进一步提升。

       Equipped： 精巧高效，集成了目前超声高端成像处理技术。

先进的成像功能

        宽带谐波成像Broadband Harmonics(BbH)、精细成像Silky Image Processing（SIP）、自适应图像处理技术Adaptive Image Processing（AIP）、空间复合成像技术Spatial Compound Imaging（SCI）的应用保证了图像的敏感度和分辨率。

eFLOW技术

        eFLOW技术利用日立阿洛卡独有的复合脉冲序列成像技术，获得高灵敏度的同时，智能滤除噪声干扰，并提高了空间和时间分辨率，真实再现微细血管解剖和血流动力学信息。

鹰眼动画 Dynamic Slow-motion Display(DSD)

        鹰眼动画，动察秋毫。通过对实时画面的逐帧对比，急速捕捉异常信息并慢放成像，用于快速运动脏器特别是对心脏的观察，把握瞬息变化，减少漏诊和误诊。

宽景成像Extended Field of View（EFV）

       高清晰度的宽景成像，操作简单，成像快捷。冻结图像后，可任意旋转和逐级放大。

自动NT测量Auto NT

        Auto NT 基于原始射频信息提取，智能侦测胎儿纤弱皮肤的边缘以及皮下软组织的边缘，自动计算出垂直于皮肤光带的最大径，数据精度达到微米级，完全避免由于手工操作带来的变异性，测量结果更真实可靠。

临床图例

FAM全方位M型

对于许多非正常体位的病人，医生很难得到满意的标准图象，这对一些必要的测量如心功能测量会带来一定的影响，为此，阿洛卡开发出任意角度M型，并同时可以取三条取样线，其中每一条取样线都可以任意改变角度，3600旋转，不需要选择旋转点。取样既可在实时条件下进行，也可在冻结后完成。为用户提供了非常便捷的方法。

TDI组织多普勒成像

    TDI已成为重要的心脏功能评估技术，能够精确分析高幅、低频多谱勒频移及通过彩色编码实时显示心肌组织的运动速度。TDI能够无创诊断心肌收缩、舒张的速度，进行左室收缩、舒张功能的评价，特别在舒张功能的评价方面，TDI能够在收缩功能受累之前的心肌运动低下的病人得到早期的诊断，并得出沿室壁内膜运动的速度，用以评价左室节段运动的状态，获得高质量的多谱勒信息，测出速度、平均速度和瞬间加速度等参数值。此项技术为临床冠心病、心肌病、心律失常等多种疾病的诊断提供了可靠的诊断依据。

血流剖面图

        常规用多普勒方式测量血流速度只能测量某一点的速度，因此，测量血流量具有一定的局限性，日立阿洛卡推出的血流速度分布图技术成功解决了此问题， 通过此技术，医生可以方便地得到整个血管剖面上的每一点的血流速度，从而准确计算出血管的流量。血流速度分布图技术也可用于心排量的计算。

自动IMT测量

   自动IMT检测与手动测量相比提高了准确性，更方便，分辨率为0.01mm。系统可以自动描记并显示结果和直方图，直方图可以更加直观的观察病变数据，为动脉硬化的准确诊断提供了更为方便的工具。

DDD二维、彩色双幅动态实时显示技术

   二维、彩色双福动态实时显示技术允许系统同步显示二维图像和彩色多普勒图像，便于同时观察组织结构和血流动力学变化。使原来只能在两个显示器上实现的功能在同一显示器上就能实现，使感兴趣区不会在频繁的转换模式时丢失，而且为临床介入治疗准确穿刺定位提供了实时监测手段，避免周围血管损伤。

一）简洁高效，秉承荣耀

F37/F31传承了高端Prosound F系列的高质量图像及高品质性能，以全新的3E高效技术平台寄托了日立阿洛卡全部工作人员的心血结晶，展示在各位深爱超声、熟知超声的同道面前。

（二）优质图像，准确诊断

通过复合阵列探头及SIP、AIP等多种成像技术，为临床带来优质的二维图像和敏感的血流，可以更加真实的反映血管的灌注情况，真实再现微细血管解剖形态。

（三）全身应用，精益求精

作为原装进口的全身应用型高档全数字化彩色多普勒超声诊断系统，它在腹部、泌尿、妇产、乳腺、甲状腺、浅表、腔内、心脏等各个领域都有完美的图像表现及丰富的应用支持。

（四）丰富探头，高性价比

    日立阿洛卡是世界上历史最悠久的超声仪器生产厂家，其产品覆盖了超声在临床医学应用的各个方面，拥有世界上种类最齐全的超声探头，为临床医生提供了最多的选择。

（五）稳定性高，“后盾”保障

日立阿洛卡超声经久耐用，故障率低，长达数年不衰减，得到老用户的一致好评。日立超声“后盾计划”致力于每一台服务的设备服务终身，我们拥有专业的安装维修团队-工程师团队，及临床应用培训团队-医生团队，以最迅捷的维修反馈速度(24小时热线响应)，保障客户效益的多种维修服务方式，遍布全国各地的维修服务网点，完全成为您购买和使用设备的坚强“后盾”。

产品介绍：

优异的成像性能

 东芝最高端彩超技术平台包含四个技术核心：

◎ High Density Beamforming 高密度波束形成技术

◎High Density Rendering 高清容积图像渲染技术

◎Realtime Application 高级实时成像技术

◎Style+Productivity 高效仿生工作流程

高密度波束形成器：最佳的成像性能是解决超声检查的关键，东芝超声一直致力于图像优化技术的研发。东芝革命性的高密度波束形成器，独创性地采用了先进的高速电子信号处理技术，可以更加精确和智能地控制超声声束，保证为医生提供高清晰度、高帧频的图像，实现精确诊断。

革命性的高密度架构：易于搭载各种先进成像技术和超声应用，拓展超声的应用范围，并可以将最新的超声成果在设备上实现，具有全面升级的能力，让您时刻拥有最先进的超声技术。

差量谐波成像技术—穿透力和分辨率的完美统一

精确成像技术

高级复合成像技术 （ApliPure™+）

  频率复合成像技术：

  空间复合成像技术：

  处理进程复合：ü

    ApliPure™+ 成像还可以和东芝其他的创新技术共同使用，如精确成像、差量谐波、高级动态血流成像等，为您带来全新高标准的图像质量。

高级动态血流成像ADF

 先进、实用的超声应用

    支持多种领先的、经临床验证的高级超声应用，能够帮助您获取更多有价值诊断信息，提高诊断信心和工作效率，减少额外检查，节省患者的花费。

超声造影成像技术

高清4D成像

全面的心血管临床应用

  组织增强（TE）技术：呈现平滑和清晰的图像，清晰划分心内膜边界，尤其适用于成像困难病人。

  组织多普勒成像TDI：是常规检查必不可少的工具，用于评估心脏舒张功能。Xario200的TDI 频谱自动包络功能具有很高的灵敏度。

  自由M型（Flex-M）：可对传统M型进行解剖修正，可实时完成或在存储的二维图像上进行，与常规M型有着相同的质量和功能。

  自动IMT：自动测量动脉血管壁近场和远场的内中膜厚度，是简单有效的内中膜自动测量工具。

  负荷超声（Stress Echo）：对室壁运动进行快速、准确的评估，支持标准和用户自定义的协议，包括运动或药物负荷。

完美探头实现完美诊断



精巧的外观，高效率的工作

◎ 人机操作界面

◎自由编程的操作面板

◎新颖的探头接口

◎ 探头线的管理

只需一个键，就能完成复杂操作

◎检查条件快速预设置（Quick Start）

Quick Start功能，可根据指定检查需求进行预设，一键选择，优化成像参数，实现顺畅、连贯的检查。

◎图像一键优化（QuickScan）

    Quickscan 图像优化技术可实时优化二维和频谱多普勒图像，时刻保持工作流程的连贯性。

◎ 智能辅助协议（Protocol Assistant）

    可注册一系列的操作，仅通过一个键来执行多个操作，提高操作的自动化程度。

◎全面的临床数据管理系统

具有内置的病人和图像管理系统，可在主机上对临床资料进行回顾、分析、报告和归档。采用原始数据格式，便于后期的图像的分析和处理，而没有任何信息的损失。具有在线报告功能，用户可定制报告格式。可通过DVD、网络以及USB接口方便地将临床数据导出。

利于地球、关爱客户——东芝环保理念

东芝所做的每一件事，其核心都体现出对地球和人类的关怀。为此，东芝制定了保护环境的“环境展望2050”计划，力争到2050年将生态效率提高十倍。正通过严格监控能源使用、不断改进制造工艺和开发环保产品等措施，努力实现这一目标。本机就是根据这个理念设计的绿色环保产品，采用符合环保最高标准的全新设计，其高品质的零部件、可靠的设计、环保材料的应用以及超低的能源消耗，保证在整个产品周期内都物超所值。

机身非常紧凑，采用软件驱动的平台、小型化电路板和全新的探头接口，整机重量仅为75kg。

西门子ACUSON S2000超声系统，西门子坐标完美无瑕的设计，无可挑剔的质量，导致包在先进的超声波技术的设备。该系统能够产生的2D，3D，4D和多普勒成像，以协助诊断要求的范围广泛，并与19“平板显示器，是非常便携为忙碌的医生办公室或医院设有一个悬浮式键盘。
卓越的图像质量：
ACUSON S2000 系统建立在新一代的声学技术基础之上，具有世界上最多数目的先进复合成像技术将超声图像空间和细微分辨率提高到业界最高的水平，让您在检查过程中领略前所未见的图像细节。通过优化高频成像技术，ACUSON S2000 系统可进行卓越的2D、3D、彩色和脉冲波多普勒及4D成像，从而带给您前所未有的诊断信心，获得最佳的临床成果。

创新的设计和前沿技术:

ACUSON S2000 系统显著拓展了诊断范围。它涉及一系列当今最先进的临床应用 - 从乳腺高分辨率 eSie Touch™ 弹性成像到 Virtual Touch™ 应用：

Virtual Touch™ 成像是西门子把声辐射力脉冲（ARF）成像技术应用于医学领域的体现，该技术利用声能对组织施压，从而对组织硬度进行定性和定量评估，使超声在实质性器官量化的弹性硬度参数方面掀开了新的历史篇章。西门子是世界上第一个将声辐射力脉冲成像技术（ARFI）应用到超声设备上的厂家。
eSie Touch 弹性成像技术通过轻柔的施压计算并显示组织的相对硬度。
Cadence™ 对比脉冲序列技术对造影剂信号具有优异的灵敏性和特异性，可获得清晰的边缘，特别适用于对病变的检测和定性。
Contrast Dynamics™ 软件通过目测图像对比增强的时间进程提供更高层次的诊断数据。
AHP (Healthy Artery Package) 动脉健康评估技术使血管评估达到新的境界。

基于专家智库的工作流程：
ACUSON S2000 系统应用程序采用“机器自我学习”技术开发而成。该软件采用高级算法，来自于真实的临床病例专家数据库，能自动识别病理的解剖学形态和标识，并进行自动测量。这种基于专家智库的方法加速了工作流程，并帮助医生保证工作进度。新的 eSieScan™ 工作流程协议显著缩短了检查时间，减少了对系统的占用，提高了病人的流通量。

自适应式的人机工程学设计：
ACUSON S2000 系统采用 Home Base ，让一切均能触手可及，轻松掌控，有效降低手部重复操作。它灵活的悬臂和高清晰的19英寸平板显示器、高度可调、悬浮式键盘，无论坐姿还是站姿，医生都可以获得空前轻松自如、舒适便捷的操作体验。紧凑的外观，轻型的设计，ACUSON S2000 高度便携，用户界面简单、直观，灵活多样，适合于各种临床环境和各种检查类型。

全面专业的临床应用领域：
ACUSON S2000 的临床应用非常广泛，在腹部超声、小器官超声、妇产科超声、乳腺成像、心脏超声以及血管成像等等领域都有杰出的表现。ACUSON S2000 以其卓越的临床性能、优异的图像质量、高效的工作流程、创新的应用软件，最高效地满足业界各种临床应用的需求。

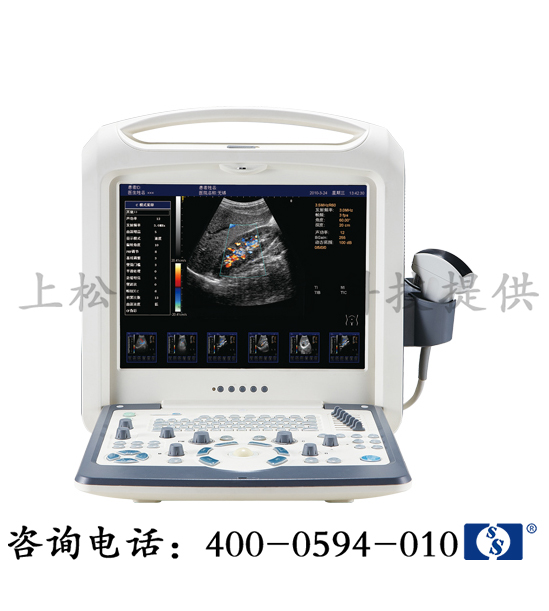

一、技术指标

1.扫描方式：线阵、凸阵、相控阵

2.显示模式： B型(B、2B、4B)、B/M、实时复合成像、梯形成像（线阵探头）、

频谱多普勒（PWD）、彩色血流图成像（CFM）、彩色能量图（CPA）、组织谐波成像（THI）

3.频率范围： 2.0MHz～12.0MHz

4.变频功能： 宽频带四变频

5.聚焦方式： 发射1~10焦点，可选焦点位置，接收连续动态聚焦、动态孔径、 动态变迹

6.图像倍率： 实时ZOOM，×1.0至×5.0连续可调，倍率与位置可选

7.图像处理：

B 型：增益、TGC、发射焦点、深度、余辉、声功率、动态范围、

扇形角度、局部放大、线密度、自动优化、伪彩；

M型：卷动速度；

频谱多普勒：增益、多普勒频率、脉冲重复频率、基线、壁滤波、角度校正、卷动速率；

彩色血流图/彩色能量图：增益、余辉、频率、声束偏移、基线控制、壁滤波、色度标、血流自动优化、帧频自动优化。

8. 图像灰阶： 256

9. 体位标记： 31

10.图像注释： 能输入数字、字母等字符，可调用系统预定义短语400个

11. 计测功能：

普通测量：二维：距离、面积、周长、椭圆；M型：距离、时间、斜率；多普勒：加速度、平均速度、迹线。

专用的分析计算：心脏、血管、产科（OB）等分析计算软件包。

12.电影回放： 大容量B型图像单帧或连续电影回放、M型图像滚动电影回放

13. 图像通信：可通过网络将文件传输到计算机。

14. 文件存储：可通过硬盘（HDD）、可擦写光盘（CD-RW）、U盘（USB）等存储器件存储病人数据及图像（JPEG，BMP，TIEF，PNG）、电影回放文件（AVI，MPEG）

二、标准配置

1.主机   1台

2.高分辨率逐行扫描17寸彩色液晶显示器   1台

3.腹部探头  1只

4.阴道探头  1只

5.高频探头  1只

6.附件  1套

三、性能特点

1. 先进的成像技术和功能

1）高精度全数字成像技术 ：全数字波束形成技术、全程实时连续动态聚焦、实时动态孔径、实时动态变迹

2）组织谐波成像（THI）技术

3）梯形成像（线阵探头）

4）拓宽扇形成像（凸阵探头）

5）彩色多普勒血流成像功能：包括彩色多普勒血流图（CFM）、能量多普勒图（CPA）、脉冲波多普勒（PWD）

6）三重模式：B模式与彩色多普勒和脉冲波多普勒结合

2．强大的图像处理功能：

1）自动优化技术（B模式）：针对不同成像要求自动调节多种成像参数，包括穿透力、谐波、高分辨率等，通过键盘上的一键操作使得图像优化至最佳。

2）滤波技术：可对影像进行边缘增强和降噪过滤处理，包括消除彩色的闪烁部分，获得清晰的彩色多普勒影像。

3）伪彩处理：可区分常规灰阶不易区分的脏器边缘，共有6种伪彩可供选择。

4）可定义屏幕布局，设定B、M等图像的比例。

3．超强的应用功能

1）大容量、可编辑的电影回放：最多可达2080帧的电影回放，且可设任一段的影像进行回放。

2）强大的图文管理、通讯传输系统：可通过硬盘（HDD）、可擦写光盘（CD-WR）、U盘（USB）等存储器件存储病人数据及图像（JPEG，DICOM，BMP，TIEF）、电影回放文件（AVI，MPEG）。

4．丰富的测量与临床分析计算功能：

1)普通测量：

a.二维：距离、面积、周长、椭圆

b.M型：距离、时间、斜率；

c.多普勒：加速度、平均速度、迹线。

2）专用的分析计算：心脏、血管、产科（OB）等分析计算软件包。

5. 极其方便的功能操作：

1）检查类型预置功能：使得操作更加方便，工作效率得到大大提高。其中还可根据需求定制更多的成像设置。

2）自定义功能按键：用户可对可编程功能按键进行设置，实现智能化的图像质量控制，多种参数的调节只需简单的操作，或将测量项目可直接指定为某个功能键，不需进行繁琐的调用。

3）强大的注释功能：包括自由文本注释、400个预设短语的预设注释、箭头标识、31种体位标志可选标识。

6. 先进的探头技术

1）相控阵技术：系统可配相控阵探头，通过肋缝也可获得广阔的图像，适用于心脏等的诊断。

2）高密度扫描技术

3）探头四变频技术

4）全数字化超宽频带声束性能：全部换能器均具有全数字化超宽频带声束性能，通过多指向处理来提高分辨率和穿透力。

5）频率最高达到12MHz

7. 多种图像调节参数：

1）B 型：增益、TGC、发射焦点、深度、余辉、声功率、动态范围、扇形角度、局部放大、线密度、自动优化、伪彩；

2）M型：卷动速度；

3）频谱多普勒：增益、多普勒频率、脉冲重复频率、基线、壁滤波、角度校正、卷动速率；

4）彩色血流图/彩色能量图：增益、余辉、频率、声束偏移、基线控制、壁滤波、色度标、血流自动优化、帧频自动优化。
