伴随现代医学影像学的进步，影像引导下的肿瘤微创介入治疗技术也获得突飞猛进的发展，肿瘤治疗理念正在发生前所未有的革命性改变。过去以破坏性治疗为主导的治疗模式正逐渐向“建设性治疗”模式转变，即以微创等为核心的综合治疗成为肿瘤治疗未来发展方向。

微波微创消融术因具有升温快、组织穿透性强、多点消融可同时进行、消融范围大、可实时监控温度、疗效确切等优点，广泛用于肝癌、肺癌、子宫肌瘤、骨癌、肾癌、胰腺癌、甲状腺肿瘤、脾亢等的治疗，代表着21世纪肿瘤治疗的发展方向。

产品简述:

射频消融（RFA）的基本原理是将射频源输出的一端连接到一个特制的针状消融电极上，在B超或CT的引导下穿刺到病变组织内。射频源的另一端通过面积很大、可粘贴的电极（Dispersive Electrode）贴在患者的皮肤上，由于人体组织内有导电离子，因此由消融电极、人体组织和体外电极就构成射频源的导电回路。人体组织内的导电离子在交变电流的作用下会做与射频源频率相同的往返运动，因此会产生摩擦热；由于消融电极周围电流密度最大，因此会产生局部高温区，当温度高于60℃时，病变组织就产生了不可逆转的坏死。

射频消融系统的关键技术是实时测量消融电极周围的最高温度并控制在100℃以下，否则会产生结痂与炭化。射频消融系统的核心部件是消融电极：早期（第一代）的消融电极单次消融灭活范围只为直径3cm的球形；第二代消融电极的灭活范围可达到4-5cm，或更大一点的球形。第三代消融电极应能对大肿瘤进行单孔、单针道、适形和边界增强消融，这也是一切靶向肿瘤治疗技术发展的大方向。

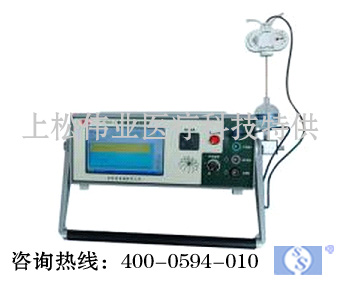

多极射频肿瘤消融仪和配套的消融电极的技术特点

1  消融仪主机有以下特点（独家具有）：

1.1 能实时测温与控温，控温参考点（安装在母针的尖端）为消融区的最高温度点，因而消融治疗时决不会产生结痂与碳化。

消融主机有：1、拥有功能强大、界面友好的软件系统

            2、术前仿真系统

3、安全开关和手动功率控制的安全系统

4、防断连接系统

5、精确的温度显示窗口

6、实时的测控温系统

7、术后止血防种植转移的电凝系统

1.2   有患者参与的术前仿真系统，能在术前查出消融系统的任何故障（包括插头接触不良），确保能安全完成消融治疗；

1.3   最大射频输出功率可达300 W；

1.4   有便携式和台式两种；

1.5   配有系列化的消融电极，单靶点消融直径为1—9厘米。可进行适形消融。

1.6   配有CT穿刺定位仪，医生可在几分钟内完成穿刺定位。

大大提高了医生和设备的工作效率。

2     消融电极有以下特点：

2.1   母针的尖端（为消融区的最高温度点）装有测温热偶，因而消融治疗时决不会产生结痂与碳化。

2.2   电极的尖端为圆锥形，对神经、大血管和肺表面无切割效应;

2.3   有子针导向缝，由消融电极的针尖与针杆之间构成的子针导向缝不仅能使子针展开时排列均匀，还能增加子针的穿刺强度,这对治疗肝硬化的肿瘤患者是非常重要的。

2.4   系列化的消融电极，单靶点消融直径为1—9厘米。

2.5   可进行适形消融， 单靶点最大消融直径可达9厘米；

3    WHK-3适形消融电极的突出优点：

众所周知，射频消融治疗系统的核心部件是消融电极，北京为尔福电子公司经近十年的研究，成功地研发出一种新型消融电极：WHK-3适形消融电极（Conformable Electrode），这种新型电极具有以下突破性的特点：

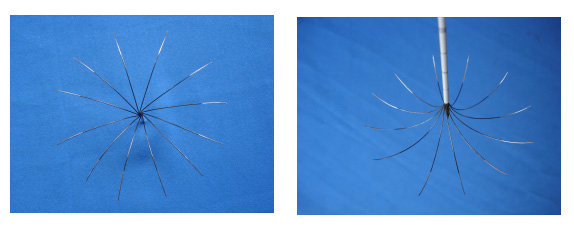

3.1   子针等分为两组

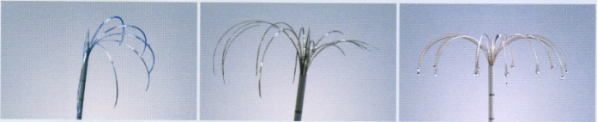

WHK-3适形消融电极的子针等分为两组，每组子针可单独展开或收回（见下图）。

这种结构特点的临床意义是：

（1） 大大降低了穿刺精度的要求；

（2） 如果肿瘤在重要器关附近进行消融时，大大提高了安全性。

3.2    所有子针只有尖端部分（下图中的明亮部分，约1~1.5cm）是导电的，其他部分（下图中黑色部分）是半绝缘的。

这种结构的临床意义是：

（1） 射频产生器的输出能量主要传送到肿瘤的边界，这对提高疗效十分重要；

（2） 大大增加了单针道的治疗范围，单次消融最大直径可达9厘米；

（3） 单次消融可产生“饼形”凝固坏死区，又因为子针分为两组可分别控制，因此“饼”的大小和形状是可变的，用几张变形的“饼”叠加后就能构成任何形状；应用这种电极可进行“单针道分层适形消融” （Single channel Stratified Conformable Ablation ，SSCA/SCA)。单次消融产生“饼形”凝固坏死区是靶向肿瘤消融得到“适形”的唯一途径。

（4） 母针附近不会产生结痂碳化现象，大大提高了安全性；

（5） 射频产生器的输出功率以及体外电极的面积可大大减小。

3.3  子针的尖端装有测温传感器

WHK-3适形消融电极的子针尖端装有测温传感器，因此能对消融范围的边缘（亚病灶区）进行多点实时测温，为术后立即评估疗效提供了可靠的科学依据。

3.4  每枚子针尖端部位都都有多个注射孔

WHK-3适形消融电极的每枚子针尖端都有注射孔(见下图)

这种电极可直接向肿瘤组织的亚病灶区均匀地注射药物（如酒精）。在进行消融治疗的同时注射生理盐水（湿消融），可使消融范围进一步增大。

3.5   操作手柄极短

以往各种消融电极的手柄长度多数大于14或15cm，这样采用小口径CT定位时，对肥胖患者是很困难的。WHK-3适形消融电极的手柄长度不足7cm，不会影响CT定位。

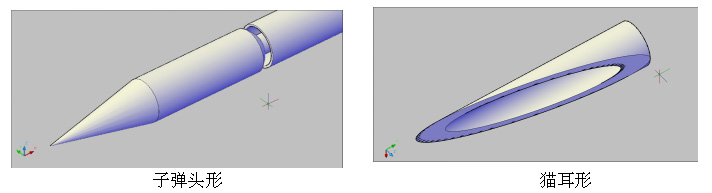

3.6  子弹头形针尖

目前几乎所有厂家生产的消融电极的针尖都是猫耳形，这些电极对组织有切割效应。而WHK-3适形消融电极的针尖为子弹头形，这种针尖对组织（血管、神经等）无切割效应；治疗肺癌也不会产生气胸。

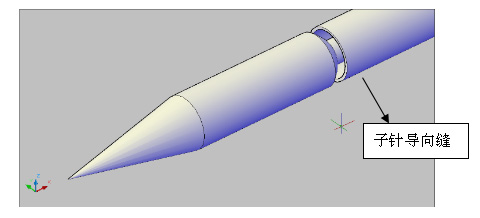

3.7  有子针导向缝

子针导向缝的临床意义是:

(1) 能使子针展开后排列均匀，因而使热场均匀以提高疗效；

(2) 能增强子针的穿刺强度; 对肝硬化的患者，子针也能顺利展开。

4.1适形消融，世界首创，子针可分组展开，与肿瘤形状相匹配，真正达到适形概念。独有的单针道，多靶点，分层消融理念。

4.2每枚子针配有注药孔，可均匀注药，配合临床开展真正意义上的化学消融，也可注射生理盐水，开展湿消融，增大消融范围，彻底解决病灶边界遗漏问题，使其边界清楚，毁损率高。

4.3独有测、控温技术，在手术过程中能适时地测出温度并控制温度，使手术疗效彻底，还不产生结痂炭化，对术后疗效评估提供可靠依据。

4.4适应症广，国内外同类产品唯一可全身脏器实体肿瘤消融厂家，注册证、制造认可表可见，而其它同类产品只能肝部消融。产品包含多项专利。

产品介绍：

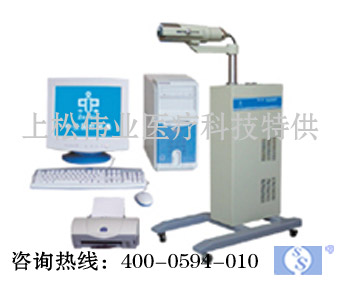

甲状腺功能测定仪是一种利用放射性同位素示踪技术测定人体甲状腺功能的仪器，作为一种临床常规检查仪器，广泛应用于各级医院核医学科和同位素室。
　　甲状腺是人体重要的内分泌腺体之一，它具有吸收和浓聚无机碘的能力。口服放射性碘，被人体吸收后便可参与甲状腺吸碘的代谢过程。利用甲状腺功能测定仪很容易从体外测量出放射性碘在甲状腺内的含量，其结果可以反应甲状腺的功能状态。

特点：
1、外观精巧，结构紧凑，整体设计更加人性化。
2、电动调节探头升降，方便不同身高人群的测量。
3、测试标准源使用的蜡模，采用挂钩结构，加挂十分方便。
4、通过同位素调节旋钮，选择131I和99mTc。

5、操作软件1套，原装品牌计算机 ，惠普打印机。

功能：

1、甲状腺摄碘率

2、甲状腺抑制率

3、过氯酸钾排泌实验

4、有效半衰期测定

主要技术指标
窗口本底：≤900CPM
点源灵敏度：≥0.18(min×Bq)-1
窗口计数度：≥0.14(min×Bq)-1
8小时稳定性：3%以内

产品介绍：

微波聚能凝固灭活肿瘤的机理:在B超、CT、MRI或X光的引导下，把微波刀穿刺到肿瘤瘤体，组织内的极性分子在微波场的作用下高速运动、磨擦而产生热量，当温度升高到60℃以上时，肿瘤细胞的蛋白质变性凝固，导致其不可逆性坏死；灭活的肿瘤组织可产生热休克蛋白，刺激机体的免疫系统，提高机体的免疫功能，起到抑制肿瘤细胞扩散的作用；高能微波热量可导致P53等基因改变，从而诱发肿瘤细胞凋亡；

产品特点：

效率极高且规格齐全的微波聚能刀头，使肿瘤凝固治疗更快，灭活范围更大。先进的刀杆冷却结构，使得通道间正常组织得以保护，凝固状态为类球形。一次单刀可灭活5cm直径的肿瘤。直接穿刺技术：直接穿刺可一步到达瘤体部位，勿须反复穿刺，勿须外加穿刺壳；
    相对射频来讲，热效率高，手术时间短，一般15分钟就可消融直径5cm的肿瘤，减少手术中的风险和病人痛苦；消融体积大小可控；冷循环微波刀不存在杆温，手术中病人负担轻、痛苦少，也不会烫伤穿刺通道；高精度测温系统可在不切断微波输出的状态下，实现同步探测和控制肿瘤核心的边缘温度，得到确实的灭活数据，测温精度高达±1℃；主机系统设有多重安全保护功能，可靠性极高。针道创伤小、出血少、愈合快。
肿瘤微创治疗设备比较
 微创介入治疗肿瘤具有创伤小、并发症低、病人痛苦少等特点，与传统的热疗、放疗等方法相比，因其是对肿瘤瘤体直接产生摧毁作用，故更易达到类似外科手术的根治效果。
    目前，肿瘤微创介入治疗设备已成为医院选购肿瘤治疗设备的热点。在国内市场上，该类治疗设备主要有射频、微波、氩氦刀、超声聚焦刀等。其治疗机理都是在B超、CT或MRI引导下把能量聚集在肿瘤瘤体，用热凝或冷冻的方法使肿瘤组织变性、坏死。对于任何一种肿瘤微创介入治疗设备，以下几个指标都是至关重要的：安全性高、创伤小（穿刺治疗直径要细）、单刀凝固范围大、术中病人痛苦小、病人经济上易接受。

基本参数
电源电压：AC220V±22V
电源频率：50Hz±1Hz
输出功率：0~100W
治疗时间：0~60分钟；
测温范围：20℃~120℃
电源输入功率：≤800VA
微波输出功率：≤100W x 2
微波输出频率：2450MHz±50MHz
最大工作时间：60分钟
匹配负载阻抗：50Ω

功能特点 ：

主显示器采用20寸医用高清液晶屏，分辨率达到1600x1200，顶级医用液晶面板，提供上下左右178度的全视角显示
双界面显示，液晶显示器显示各种参数、曲线以及图片；数码管显示重要的参数，在没有电脑的情况下照样能工作
两路微波输出，可以同时使用两把微波刀进行手术
微波源采用进口器件，保证了在长时间、大功率工作的情况下，微波输出稳定、衰减小
两种治疗模式：连续和脉冲
两路旁路测温，测温范围：20℃ ～ 120℃，分辨率0.3℃
一路脚控开关，使用它时不需再操作微波启停按键
具有RJ45网络端口，可以方便将本设备连接到网络
多个USB接口，可以通过U盘导入导出数据具有过温报警并自动停止微波输出功能
完善的安全保护措施：过压、欠压、过温等保护
在系统软件功能上：动态显示微波输出状态，动态显示旁路测温曲线，自定义报警温度，显示仪器的工作状态和故障信息，设置微波的输出功率、工作时间等，患者病历录入、修改以及删除等，查询、打印患者所有的信息（病历、治疗状况等），患者的报告根据需要可以以pdf、word和excel等格式导出, 患者的病历、治疗数据以及温度曲线等通过数据库保存, 具有图像浏览功能，方便对CT、B超等图片的观察
微波输出电缆外径小、柔软、衰减小，单位每米损耗小于5W
电源插座采用三合一插座（双保险管、滤波器及插座），内置滤波器具有很好的EMI作用
微波电缆支架，展开最大长度1米，位置、长度、角度任意调节

临床范围：

冷循环微波刀在肝癌、肺癌、胰腺癌等实质性肿瘤的临床治疗上已经积累了丰富的经验，在广大医学专家的密切配合下，其治疗范围在乳腺癌、甲状腺癌、子宫肌瘤等方面。

产品介绍：

UHR-2000型微波热疗机是一种无创安全、效果确切的全新肿瘤热疗设备。热疗是继手术、药物、化疗、放疗后另一种新型的肿瘤治疗手段。

UHR-2000型肿瘤微波聚束治疗机是首创中美两项专利的热疗技术，以独家聚束装置使肿瘤组织病灶内温度直线上升。使肿瘤毛细血管破裂，肿瘤细胞调亡，肿瘤细胞代谢障碍及DNA的损伤，使肿瘤组织热凝固坏死或停止生长，达到治疗效果。同时也为热放疗及热化疗提供了一个具有精确热剂量、提高疗效、减少放化疗副作用操作方便的治疗平台。

技术特点：

1.设备配备多种传感器，能自动精确地控制功能的输出、温度、时间。保证治疗过程的自动化控制。

2.全自动电脑实时监控各项参数指标，使治疗过程能智能化，操作简单方便。

3.八路测温，外置治疗装置，治疗床平稳二维移动，舒适感强，患者自由上下进出，具有极高的安全性。

4.特有的聚束源功率大、输出稳定，是目前热疗设备中疗效最确切，治疗最安全、运行最稳定的高科技设备。

5.UHR-2000型微波聚束治疗拒绝任何副作用。

治疗原理：

1.肿瘤细胞对温热的耐受性明显低于正常组织细胞，由于肿瘤组织血管微循环结构特点等与正常组织不同，其对温度杀伤较正常组织细胞更为敏感。

2.对肿瘤组织加温至38℃以上时，许多化疗药物的细胞毒性会明显增强。

3.临床和动物实验证明，肿瘤组织加热至41-45℃，并持续数十分钟，能有效地杀伤肿瘤细胞并抑制其生长。

4.研究表明，肿瘤组织在43℃以上时，随着加温时间的延长，肿瘤细胞的存活率成指数衰减，在43℃以上，每增加1℃所需治疗的时间可缩短一倍。肿瘤细胞绝大多数调亡，50℃的加热只需要较短的时间。

5.不同药物增效与加热的序贯有关，最好热疗与化疗同时进行，增效大，增加10-100倍的疗效。

产品的临床优势：

1.通过精确的八路测温与大量的实体肿瘤测温，实现瘤组织精确热疗效。

2.局部的肿瘤组织热疗，达到肿瘤组织中心区液化凝固坏死的目的。

3.坏死的肿瘤细胞组织保留免疫原性，增强机体免疫功能。

4.热化疗、热放疗使肿瘤区域放化疗与热疗同步进行，增强至少10-100倍的疗效，降低全身毒副作用。

5.术前进行热化疗，可以预防术中种植转移，降低手术难度。

6.对不宜及不愿手术患者和手术复发患者提供了一个无创有效的治疗方法。

六大临床使用价值：

1.无创、无痛、不需麻醉，在计算机系统的控制下，进行全程治疗监控，在30-45分钟内，可安全将人体温度升至41℃以上，有效加温深度可达10cm以上组织。

2.全身多功能热疗系统、适用于除头部之外的全身各部位的原发性和转移肿瘤的治疗，既可用于体表肿瘤治疗，还能用于胸部、腹部及盆腔深部肿瘤治疗。

3.治疗中与放疗化疗及免疫治疗相联合，有协同增敏、提高疗效的作用，高温可使瘤内药物的浓度显著提高2-3倍，从而能提高化疗药物的抗癌作用；41℃高热2小时可使部分化疗效应增加10-100倍。

4.对疼痛有一定的控制作用，尤其对癌性胸、腹水治疗有效。

5.全身热疗可预防肿瘤术后复发、转移。

6.对一些良性疾病也有明显的疗效。

临床适用范围：

·肺癌及肺转移癌

·肝癌及肝转移癌

·胰腺癌

·乳腺癌

·食道癌胃癌

·宫颈癌卵巢癌

·膀胱癌前列腺癌

·骨癌及骨转移癌

·各种肉癌、恶性黑色素癌

·晚期病人顽固性疼痛的止痛治疗

·癌性胸水、癌性腹水的消退治疗

·良性疾病：软组织及骨关节慢性劳损、关节炎、腰间盘脱出、前列腺炎及增生的治疗

禁忌症：

装有心脏起博器、严重心肺功能不全、头部肿瘤、孕妇、经期女性下腹部、体内置有较大金属物体，伴有出凝血疾病以及身体严重衰竭者。

专家点评：

    热疗是指利用生物热效应使组织升温，从而达到对肿瘤组织进行治疗的一种方法。加温与放疗或化疗联合，对肿瘤疗效的提高已被理论研究和临床结果所证实，可以说这是针对肿瘤组织病理生理特点的特殊治疗方法。由中国独创，具有美国和中国专利技术的UHR-2000型微波热疗机引入了诸多创新技术，实现了微波技术可对深部组织和全身进行安全有效的加温治疗。由于采用该设备治疗无脂肪过热、且无须麻醉，因此临床适用症较广。

应用优势：

1.UHR-2000型微波热疗机引入了许多创新技术，增强了实用性，安全性。

2.可升降的机头，通过调整辐射器与人体表面的距离，依据个体情况选择最佳距离治疗。

3.平面内二维运动的治疗床，手动时，便于定位，可做局部热疗；自动时，可做全身热疗，自由摆动的辐射器，使定位更加方便准确。

4.界面以全屏图文显示，不需翻页查看，一目了然。

5.监视系统可实时观察患者治疗时的状态，且画面直接挂在界面上，清晰可见。

6.对讲系统能使医生同患者轻松交流，及时了解患者治疗时的切身感受。

7.治疗时登录和生成的所有信息都储存在计算机中，操作者可随时查询当前或历史资料，并可打印输出。

8.功率、温度曲线和直方图可实时显示功率、温度的变化情况及每个测温点的温度值。当某测温点的温度值高于预警温度时，直方图就会闪烁，计算机同时发出报警声，超过预警温度1℃，计算机立即关闭主机，停止功率输出，确保患者安全。

9.人体模型可根据患者身高在150cm-190cm内选择。治疗加热中心点会在模型的相应位置显现。

10.综合数据库，实时显示和记录时间、功率、各测温点温度，并可列表。

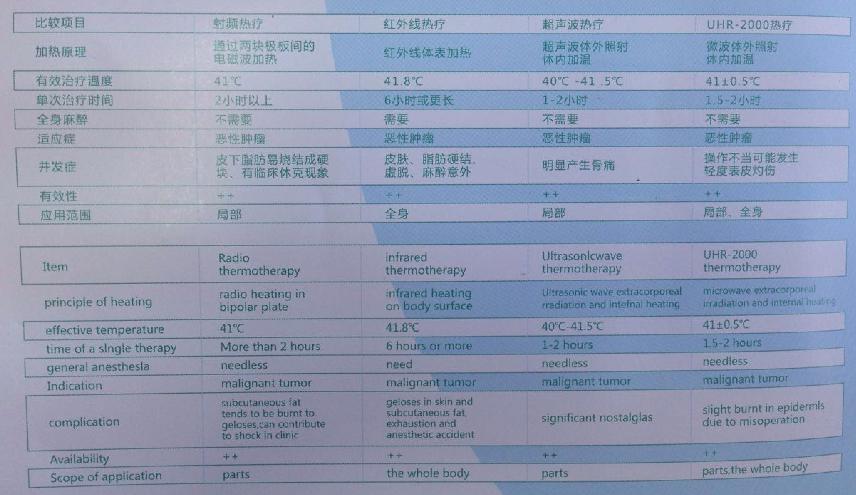

其他热疗的比较
