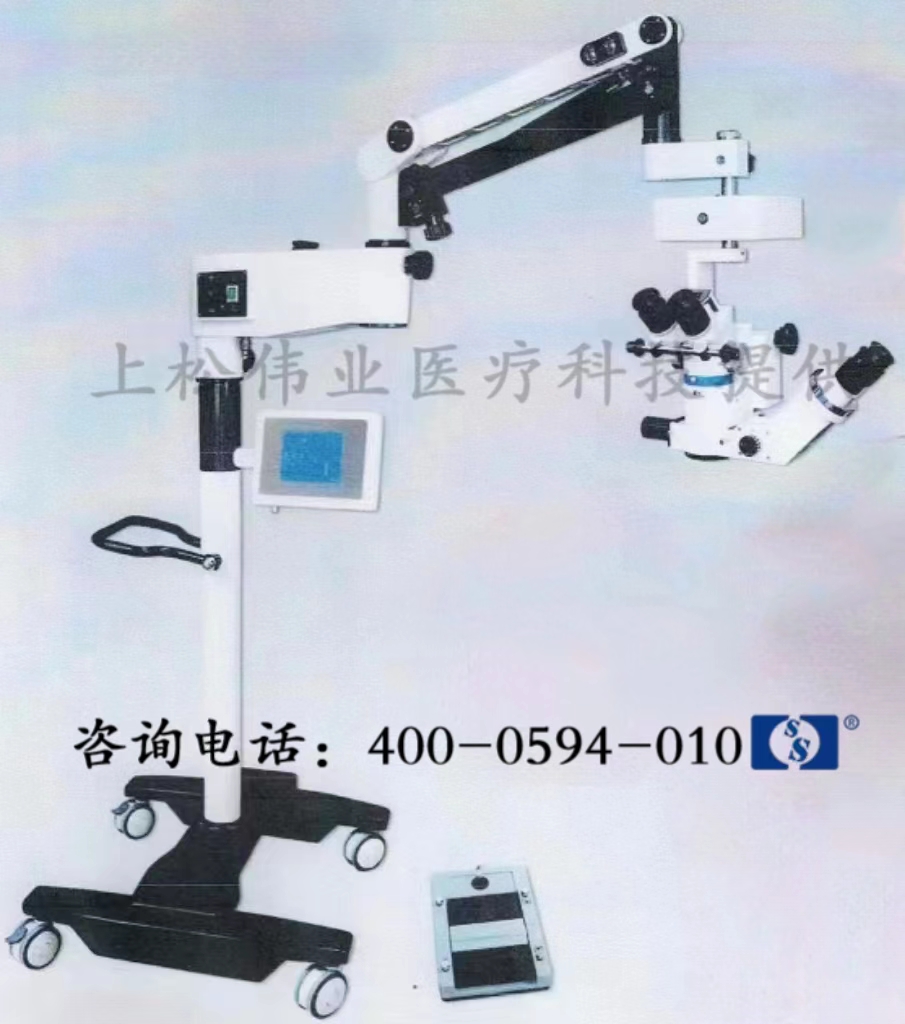

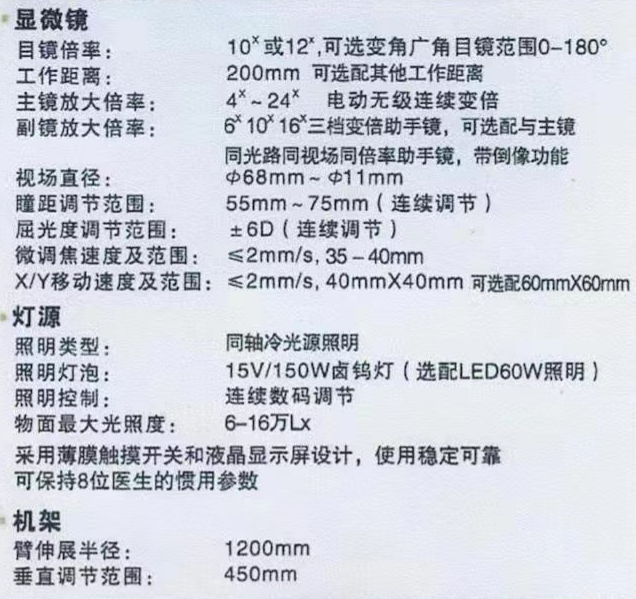

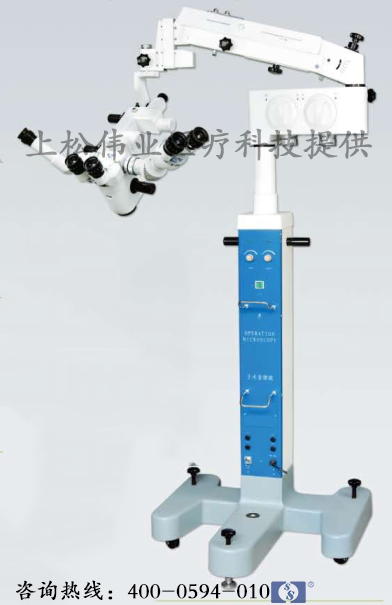

LZL-11型多功能手术显微镜技术参数

一,显微镜

*1,双人双目互为90°并配单目示教镜，主镜、副镜和单目示教镜同光路，同倍率，同视场，助手镜图像可旋转。

2,主镜为光学铰链式手术镜筒，俯视范围为－30°～60°，100%亮度，具有瞳距屈光度调节。

*3,目镜：12.5X，艾尔弗型广角目镜，主镜采用高分辨率，高清晰度光学铰链，立体感强，景深最大60mm以上。

4,放大倍数：5X～25X电动连续变倍

5,视野范围：85mm～8.5mm

6,工作距离：200mm,250mm,300mm,350mm,400mm

7,瞳距调节：54mm～75mm

8,视度调节：±5D

9,电动微调焦范围40mm，调焦速度1～2mm/s

*10,显微镜采用X-Y二维转动头结构具有六个自由度电动调节，前后，左右俯仰范围均＞100°

11，15V150W冷光源同轴照明，4组转换光源可1秒钟切换，术面照度≥80000LX,,

还可选配独立的LED照明系统（60W）

12，照明范围Ф70mm，光斑大小可调

二,机架

1,采用弹簧平衡式

2,粗调范围：450mm

3,横臂最大伸展长度：1200mm

4,承载臂回旋范围240°

5,电源：220V/50HZ，最大功耗：200W

6，多功能防水脚踏开关

三，选购件     CCD摄相系统，数码照相系统，计算机数字采集工作站系统。

适用于耳鼻咽喉科、脑外科等神经外科和眼科显微手术

四、***产品通过ISO9001：2000国际质量体系认证，通过了欧盟CE认证，通过了YY/T0287-2003idtISO13485:2003质量管理认证

产品简述：性能良好，能广泛用于显微外科手术和动物实验的医用光学仪器。该仪器主要适用于骨科、手外科、烧伤、整形外科等外科显微镜手术中的微血管和神经的吻合，同时也能用于显微外科动物实验，是一种显微外科领域价廉物美的医用设备。并在原X-4A型手术显微镜的基础上由单光源变为了双光源，当一路光源出现故障时能够快速的转到另一组光源，节省了时间。另外在这基础上又增加了数码摄像接口，可以在手术时进行照相、摄像，起到资料保存和教学的作用。
产品特点：
1、成像清晰，体视感强。
2、两位医生观察同一光路。
3、视野宽阔，同轴冷光源，深部光照灿烂。
4、脚控微调，轻便灵活，操作、携带方便。
5、目距调节范围：50~75毫米.
6、采用双光源照明，可配数码相机。
主要技术指标：
1、机械性能、
（1）支架升架范围：电动微动升降范围50毫米。弹簧臂调节范围250毫米。
（2）电动微动升降速度2.5毫米/秒
（3）方向调节范围：水平±180°，左右±90°
（4）横臂最大回转半径：800毫米
2、电气性能
（1）光斑中心最大照度：不小于15000LX
（2）溴钨灯：8V50W
（3）电源电压：220V±10%50HZ

3、光学性能Optical Features

产品简介：

采用纤维导光冷光照明，创面无热感，可供二人同时操作和观察
附有测量目镜，可进行非接触测量，轻便灵活，占地小，可携带。

手术范围：骨科、手外科显微手术及维系血管或手术缝合

技术参数：

产品特点

5-20倍无极连续变倍的光学放大系统

0°-90°变角可调式双目镜筒

无极连续光亮度调节

两组照明光源的快速切换

技术参数

一、光学部分

目镜10X广角镜，0°-90°可变角双目观察镜

瞳距：55mm-75mm连续可调

屈光度调节：±6度（双目）

放大倍数为5X-20X无极连续变倍光学系统

可变焦复消色差大物镜

视场：8mm-65mm，工作距离>250mm

二、照明系统

闪光源同轴照明

双光源15V/150W德国欧司朗卤素灯

三、机座部分

横臂最大伸展长度为1075mm

上下调节范围200mm

选配件

1.分光器

2.CCD摄像系统

3.照相系统

产品介绍

产品特点

大视野双目显微镜、宽径光导纤维，立体感强，分辨率高，图像清晰

单人双目无极连续变倍光学观察系统

技术参数

单人双目45°观察目镜

目镜：10X艾尔弗型广角，带视度调整

放大倍率：5X-20X手动无极连续变倍

工作距离：200mm-400mm

支撑臂粗调范围：250mm

手动微调范围：50mm

视场直径：10.5mm-50mm

目距调节范围：55mm-76mm

视度调节范围：±6D

照明方式：同轴闪光源照明，8V50W德国OSRAM卤素灯，三级调光

术面照度：≥35000LX

电源电压及频率：220V±10%50Hz±1Hz

产品介绍：

日本OLYMPUS新型原装主镜，65mm宽度视野，5X-20X无极连续变倍

同轴照明，德国OSRAM卤素灯，进口材料导光纤维，亮度高、穿透性强

同光路助手镜5X-20X，可独立调焦

X-Y平面移动器，进口低噪声伺服电机，稳定、可靠

进口变焦装置，低噪声，定位准确，稳定性能好

无极变倍采用进口电机，低噪声，稳定性能好

全新外观美化设计，人性化操作，安装调试方便

技术参数

一、显微镜部分

主镜

目镜：12.5X艾尔弗型广角目镜

观察斜度：45°

瞳距：55mm-76mm，连续可调

屈光度调节：±6D（双目）

X-Y调速：2.5mm/s脚控

放大倍数：5X-20X电动无极连续变倍

视野：8mm-65mm

工作距离：≥160mm

助手镜

立体同光路，5X-20X手动无极连续变倍

二、照明系统

    形式：宽径导光纤维，同轴照明

    光源：双灯15V/150W，德国OSRAM卤素灯

    控制方式：四级调光

    照度：≥50000LX

    电源控制：220V、50Hz

三、机座部分

    横臂升展长度：1175mm

    上下调节范围：±250mm

    微调调节范围：40mm

    脚控开关：X-Y平面移动器、电控变焦、电控微调

产品介绍：

XT-X-4A型手术显微镜主要适用于骨科、手外科、整形外科、泌尿科、妇科等外科显微手术中微血管和神经的吻合及动物实验

产品特点：

成像清晰，体视感强

两位医生观察同一光路

视野宽阔，冷光源同轴内照明

脚控微调，轻便灵活，操作、携带方便

选配件：CCD接口，照相接口

技术参数：

主镜目镜倍率：12.5X艾尔费型广角目镜

物镜焦距：200mm

工作距离：192.74mm

视场直径：ф27.5mm

主镜总放大倍率：10X

助手镜放大倍率：4X

视度调节范围：±5D

瞳距调节范围：55mm-75mm

照明方式：同轴冷光源照明，8V50W德国OSRAM卤素灯，三级调光

术面照度：≥15000LX

横臂伸展半径：800mm

微调焦速度：≤2.5mm/s

脚控电动微调焦行程：≥40mm±10%

电源电压及频率：200V±10%50Hz±1Hz

产品介绍：

GX-3型双人双目手术显微镜适用于骨科、心血管外科、整形外科、脑外科等显微手术中微细血管或神经的缝合，以及其它需要借助于显微镜进行的精细手术或检查，可供两人同时双目对面操作。

该纤维经由二架小物镜型的单人双目手术显微镜组成，达到二人能同时观察一个目标的目的。GX-3型手术显微镜以其体积小、重量轻、固定平稳、移动方便，可随医务人员需要向各方向移动、调节、固定。冷光源的双灯可方便的转换使用。

工作距离：200mm，300mm

放大倍数：6~30X（电动连续变倍）

双目观察筒倾斜：30°

瞳距可调节范围：42-77mm

视场直径：ø36mm~ø7mm

               ø51.6mm~ø10.3mm

               ø40mm

产品简介：

YSX107轻型手术显微镜 适用于骨科、外科、脑外科、耳鼻喉科、眼科及妇科显微手术，还能广泛地应用于对疾病的显微检查和诊断。

型号参数

产品简介：

YZ20T9 手术显微镜是一款眼科双人双目手术显微镜，光学质量优异，使用舒适，能够满足眼前段手术需要，是一款久经市场考验的经典产品。

产品特点

◆ 光学系统采用目前国际上先进的复消色差，光学平衡技术，双目融合性好，立体感强，色彩还原性佳； ◆ 采用独立的电气控制箱，仪器具备故障自诊功能，维修简便； ◆ 具备良好的延伸性，可以增加示教镜，摄像装置和图像系统。

技术参数
