YC-9200型体外冲击波碎石机（普及型）

产品特点： 1、  它采用最常用的能量—电能，通过椭球内液体中火花放电的方式将电能转换成机械能，主要优点是脉冲功率高、可调范围大、碎石效果好； 2、  具有一个很陡的压力前沿和很窄的脉冲宽度，从频谱分析可以知道，它具有很宽的频带，从几十周到几兆周，而且在整个很宽的频带上均具有相当的能量，冲击波波形好、放电电压低、病人无痛感； 3、  能简单方便输出不通能量的单脉冲； 4、  运行成本低，液电式碎石技术成熟，已有数千台机器投入使用，成功治愈数千万患者，临床资料非常丰富。 B超定位的优点： 1、  无辐射，对患者和操作者安全； 2、  碎石过程中，操作者和患者近距离，B超可全程监视； 3、  对阴性结石亦可监测； 4、  整套系统经济实用。 技术指标： 1、电源：三相380V±10%，输入功率2KVA； 2、电极寿命＞2500次； 3、冲击波压力峰值20--50MPa； 4、冲击波上升沿≤0.5μs； 5、冲击波脉宽≤1μs； 6、治疗深度>120mm； 7、聚焦范围：径向≤±7mm；轴向≤± 12.5mm； 8、触发方式：手动、自动、心电R波触发。

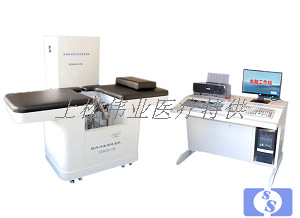

SD9600-E型双冲击波源体外碎石机

产品特点：   具有双冲击波源，其中一路冲击波源作为备用，提高设备的开机率。   配备B超工作站及病案管理系统。可为结石患者建立档案及实时采集、保存B超图片。 液电式双冲击波发生装置（干式水囊式）   1. 第二焦点冲击波脉宽≤1µs；   2. 第二焦点冲击波前沿≤0.5µs   3. 第二焦点冲击波聚焦范围：径向±7mm，轴向±12.5mm；   4. 第二焦点与反射体上端口平面距离：134—137mm；   5. 碎石电压：7—12Kv；   6. 单个脉冲压力峰值：50Mpa；   7. 电极放电次数≥3000次；   8. 对模拟结石粉碎后的最大颗粒≤3mm；   9. 电源要求AC220V ±10% ，50Hz；   10. 冲击波工作频率：1Hz可调节；   11. 功耗：小于500VA；   12. 工作环境要求：温度10-30℃；相对湿度≤70% ；   13. 接地电阻：≤6Ω 运动系统：   1. 机械传动系统最小调节细度≤1mm   2. 控制台触摸式操作，数字化显示；   3. 具有三维运动功能，垂直运动≥115mm，左右水平运动≥115mm,前后水平运动≥115mm;   4. 治疗床承重大于200Kg；   5. 具有水循环反复应用系统。 定位系统：   1. 可选配B超定位，采用固定角度B超定位架；   2. 安全高效，定位准确；   3. B超定位机型：B超探头中轴线与反射体轴线夹角为45°，通过焦点逼近法实时快速跟踪定位。 配置医学影像电脑工作站： 1.电脑配置： 主机：HPdx2355 MT AS125     品牌：惠普公司 ①CPU主频：2.3G ② 硬盘容量：160G ③ 内存容量：1G 液晶显示器：18.5英寸      品牌：惠普公司 打印机：HP D2568型喷墨打印机（黑白/彩色） 品牌：惠普公司 2.SD9600系列体外冲击波碎石机病案管理系统（原厂开发研制）

SD9600-FB (B超定位)复式脉冲体外碎石机

液电式冲击波发生装置（干式水囊式） 1.复式脉冲冲击波源 2.冲击波压力范围：20～50Mpa 3.冲击波能量范围：20～50J 4.第二焦点冲击波脉宽≤1µs； 5.第二焦点冲击波前沿≤0.5µs 6.复式脉冲触发方式 7.治疗电压：7kV～12kV 连续可调； 8.治疗深度：≥110mm（标准要求），实测为134mm； 9.第二焦点冲击波聚焦范围：径向±7mm，轴向±12.5mm； 10.电极放电次数≥3000次； 11.对模拟结石粉碎后的最大颗粒≤3mm； 12.电源要求AC220V ±10% ，50Hz； 13.冲击波工作频率：0.5～２Hz可调节 14.功耗：小于500VA 15.工作环境要求：温度1６～30℃；相对湿度≤70% ； 16.接地电阻：≤4Ω 17.高压电容寿命≥100万次，高压开关寿命≥200万次； 运动系统：   1.机械传动系统最小调节细度≤1mm   2.控制台触摸式操作，数字化显示；   3.具有三维运动功能：垂直运动≥115mm，左右水平运动≥115mm,前后水平运动≥115mm；   4.治疗床承重大于200Kg；   5.具有水循环反复应用系统。 定位系统：   1.B超定位方式，实时跟踪，定位准确；   2.医生患者避免辐射，安全可靠，重复治疗率低；   3.对治疗室要求低。 配置医学影像电脑工作站   1.电脑配置：      主机：HPdx2355 MT AS125     品牌：惠普公司      ①CPU主频：2.3G      ② 硬盘容量：160G      ③ 内存容量：1G      液晶显示器：18.5英寸      品牌：惠普公司      打印机：HP D2568型喷墨打印机（黑白/彩色）  品牌：惠普公司   2.SD9600系列体外冲击波碎石机病案管理系统

BYS-B超定位数码显示型体外冲击波碎石机
	特点： 数码显示定位：操作定位直观、精确、快捷。 先进降噪技术：明显的降低了机器对环境的影响。 设计美观人性：方便病人治疗和医生操作。 碎石边观察： 呼吸同步触发，确保肾脏碎石的安全和疗效 主要技术参数：  冲击波峰值  20Mpa~50Mpa   冲击波聚焦深度  100~115mm  冲击波脉宽  ≤1цs  放电电压范围  4~12Kv  冲击波前沿  ≤0.5цs  三维定位精度  ≤±1mm  冲击波聚焦范围  径向 ≤±7mm  轴向 ≤±12.5mm  触发方式  自动触发 心电触发 呼吸同步触发 产品适应范围： 肾结石 输尿管结石（上、中、下） 膀胱结石 有选择性的胆系结石

BYS-B超六型体外冲击波碎石机
	特点 操作定位直观、精确、快捷，对病人体位要求和查找定位结石，均无异于正常B超检查。 初学操作者一看即会B超医生操作更得心应手。 经济实用，外观精巧，机器可以放置在B超室，与现有B超照常检查，并可兼碎石定位。 良好的性价比和零和的配置。适应各级各类不同层次的医院选购。 主要技术参数： 冲击波峰值  20Mpa~50Mpa  冲击波聚焦深度 100~115mm 冲击波脉宽  ≤1цs  放电电压范围 4~12Kv 冲击波前沿  ≤0.5цs  三维定位精度 ≤±1mm 冲击波聚焦范围 径向 ≤±7mm 轴向 ≤±12.5mm  触发方式 自动触发 心电触发 呼吸同步触发 产品适应范围： 肾结石 输尿管结石（上、中、下） 膀胱结石 有选择性的胆系结石

HK.ESWL-108A型冲击波体外碎石机

碎石电压范围：电磁式11kV～16kV；液电式5kV～11kV 高压脉冲电容储能范围：电磁式50J～128J；液电式5J～53J 压缩声压峰值（20～60）MPa； 膨胀声压峰值≤5MPa； 脉冲宽度≤1us； 脉冲上升时间≤0.5us； 电磁式冲击波焦体大小： 焦距110mm时，径向范围±7.5mm;轴向范围-40mm～50mm 焦距130mm时，径向范围±7.5mm;轴向范围-40mm～55mm 焦距150mm时，径向范围±7.5mm;轴向范围-50mm～70mm 聚焦点可变焦，电磁式分别为110mm、130mm 、150mm； 液电式冲击波焦体大小： 焦距130mm时，径向范围±7mm;轴向范围±15mm； 触发频率范围：60～120次/分钟(1～2HZ) 超声定位系统： 探头轴心延线与碎石焦点径向误差≤2 mm； 探头表面与碎石焦点测距误差≤2 mm； B超图像分辨率纵向≤2 mm，横向≤2 mm； 治疗床升降范围：≥100mm； 治疗床纵向移动范围：≥80mm； 治疗床横向移动范围：≥80mm； 波源转动角度范围：≥15°误差2°； B超装置升降范围：25-125mm； 测量与显示误差≤2mm； 机械传动最小调节细度，三维六向均≤1mm； 治疗床承重：135kg； 主机尺寸：长1200×宽650×高850 mm；重量：220KG 床面尺寸：长2100×宽750 mm； 环境条件：温度10℃～30℃，湿度30～75%(无凝结现象)， 大气压强86～106 kPa； 电源条件：～220V、50Hz，内阻≤0.3Ω； 电源容量：3KVA

XK2000-B型碎石机

特点及适用范围： XK2000-B型体外碎石机使用B超定位，适合于肾结石、输尿管结石、膀胱结石等的碎石治疗。该机全程监控，碎石效率高、体积小、安装使用方便，无辐射等。碎石反射系统采用数控加工技术制作，聚焦效果更好，传动系统采用直线轴承及直线导轨定位精度更高更准确，采用电动推杆技术运动无噪音，五轴联动定位更快捷方便，采用微电脑控制技术机器故障更低。设计使用工程塑料（ABS），外观气派美观耐腐蚀、耐用。 主要技术参数： 压力脉冲上升时间≤0.5us     压力脉冲宽度≤1us 聚焦体大小  径向≤±7㎜，轴向≤±15㎜  焦点至发生器端面距离130㎜±2㎜ 冲击波压力峰值20~60Mpa    定位装置最小位移≤1㎜   其它技术指标：   1.治疗床外形尺寸(长×宽×高)2200mm×890mm×920mm 2.B超定位坐标轴数:  5             3. B超定位轴   X轴 行程 200mm 最小位移 0.4mm 最大移动速度 4mm／s   Y轴 行程 150mm 最小位移 0.4mm 最大移动速度 3.89mm／s   Z轴 行程 150mm 最小位移 0.4mm 最大移动速度 4mm／s C轴   行程 75° 最大移动速度 1.2°／s   W轴 行程 100mm 最小位移 0.3mm 最大移动速度 3mm／s 4.上水时间 30s

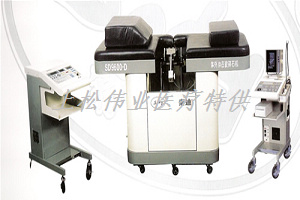

SD9600-D型体外碎石机
	SD9600-D ◎ B超定位系统，实时观察碎石过程。 ◎ 分体机型，便携式设计，小巧美观。 ◎ 模块化结构，便于维护与检修。 ◎ 操作简便。

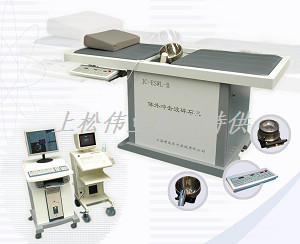

JC-ESWL-B超定位体外冲击波碎石机

适用于治疗泌尿系统阴性、阳性结石，部分胆囊、胆总管结石。 独创先进的数字化跟踪快速定位技术，突破传统B超定位靠手工操作复杂、烦琐的瓶颈，定位操作简单、快捷。 患者只需舒适躺下，定位发射系统便可前后、左右、上下、平行、弧形五个方位灵活运动、迅速定位。 独创抽屉式冷光源发光键盘操作台及集成电路数控系统，确保在暗房里各项指令操作准确无误。 电磁式：具有噪声小、寿命长、无电极、低费用、适用广、保养、维护更方便。 ABS工程塑料外壳，整套设备，坚固、轻巧、紧凑、防锈、防水、移动灵活；治疗室只需≥20平方米，无需任何防护、屏蔽。 技术指标：                     冲击波发生器（电磁式）                      冲击波发射杯 150mm                     高压放电范围 14～19kV（±0.5kV）                     高压电容总能量 98～180.5J                     碎石焦点冲击 20～50MPa                     电磁盘寿命 ＞50万次（保证100病人以上）                     冲击波脉宽 ≤1μs                     冲击波前沿 ≤0.5μs                     冲击波聚焦范围 径向≤±7mm     轴向≤±80mm                     定位精度 ≤1mm                    冲击波焦点焦点深度 ≥140mm 冲击波发射体及治疗床                     冲击波源入射度范围 0～85°（弧形旋转可调）                    冲击波源沿焦点平行运动（数字化测距跟踪结石）                     数字化传动系统精度 ≤1 mm                     数字化传动垂直升降 0～90 mm                     数字化传动横向行程 0～50 mm                     数字化传动纵向行程 0～50 mm 冲击波脉冲触发控制                     触发控制程序 自动、手动、或呼吸心动同步方式                     计量方式 LED数码显示，累进制                     计量范围 9999                     触发设计 1～99次/分 工作环境条件                     环境温度 15～35℃                     相对湿度 45～85%                     大气压强 86～106KPa                     电源电压 AC220V±10%，50±10Hz                     电源功率 2kVA                     工作空间 ≥12㎡ 标准配置                     一体化主机 1套                     B超机（选配） 1台                     超声影像工作站（选配） 1台                     ABS工程塑料外壳 1台                     定位系统 1套                     抽屉式冷光源发光操作控制盒(台) 1套                     充电装置 1套                     放电触发装置 1套                    冲击波发生器 1套                     电磁式冲击波聚焦体 1套                     高压电容箱 1组                     循环水冷却系统 1套                     自动真空系统 1套                     水袋 3只                     专用工具箱 1套 B超机（选配要求）                     安装模式 外置式                       高分辨力监视器 黑白（或彩色）24cm                       辅助设备 键盘、轨迹球                       扫描方式 凸阵或线阵扇扫                       显示模式 B，B/M，M，B+B 模式                       探头频率 3.5MHzR40，可选配5.0MHz，7.5MHz                       聚焦方式 可变孔径、多段聚焦和声透镜聚焦                       图像倍率 多种图像倍率及深部提升移动                       图像处理 前处理、相关处理、内插、黑白翻转、左右翻转等                       计测功能 距离、面积、周长、心率、妇产科、心功能等                       体位标记 多种带有探头位置的体位标记                      字符标记 病人编号、日期、时间、频率、增益、倍率、聚焦位置、文字注释等                     电源 110/220V  50±10Hz                       功率 300VA
