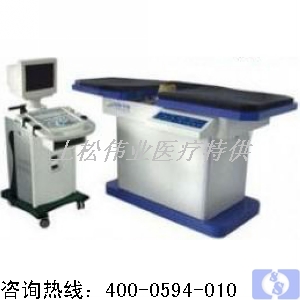

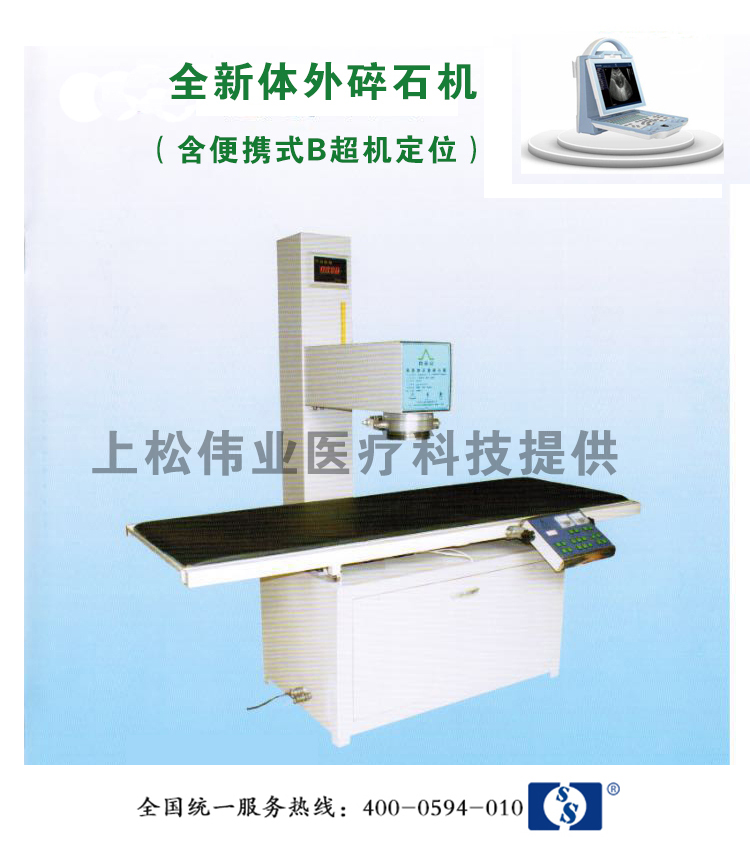

*机器特点:上置直线定位

电源条件：

电源相数：单相

电源电压：（AC）220V10%;

电源频率：50HZ±2%

输入功率：1000W

电   流：5A

2．冲击波发生器：

高压放电范围：4～8KV（可调）冲击波能量4.8～19.2J；

触发方式：自动触发、心电触发；

冲击脉冲间隙:慢档1.2秒，快档1.0秒；

冲击脉冲计数方式：加法计数，数码管数字显示，设有复零、*超出1000次自动停止功能。

3．冲击波源第二焦点指标：

a)第二焦点冲击波：峰值  20—50Mpa

              脉宽  ≤1μS

              前沿  ≤0.5μS

b)第二焦点冲击波聚焦范围：径向  ≤±7mm          *轴向  ≤±17mm

c)第二焦点与反射体上端口平面距离：110～115 mm

d)实际焦点与监视器定位标志的偏差：≤3mm。

4．反射体（以下简称缸）：

a)、缸面直径150mm        b)、缸面到第二焦点距离110～115mm

5. B超定位系统：

B超定位架长165mm,宽18mm

B超探头架可调范围：50—150mm,顺环旋转360度，整体向上提90度。

6. 治  疗  床（平式）:

尺寸：1950mm×780mm（长×宽）

 前后行程：250mm

 左右行程：300mm

 治疗床载重达：135kg

7．立柱（可调式）:a) 尺寸：1850×950×250mm(长×宽×高)    b)上下行程：300mm

8、包装体积：200×110×50mm=1.1m³       140×75×70mm=0.8mm³

总重量：450Kg

说明：

冲击波聚焦范围测量方法：以中心聚焦点最大峰值P₀为准，前、后、左、右

移动7mm其各峰值≤1/2 P₀，上、下移动12.5mm,其各峰值≤1/2 P₀所得。

配置清单

1、整机：一套（分别为立柱一个、主机箱一个、小控制台一个）

2、配 件

大、小软水管各一条：喉扣4个;电源线一条;控制台固定旋钮2个;控制台

固定铁片2个;使用说明书一本;稳压电源一台;

3、            消 耗 品

A） 皮囊3个，皮囊胶圈5个。

B） 电极50支，电极座1个，电极座胶圈5个。

C） 卡具（电极专用卡具1把，电极座专用卡具1把。铜球卡具1把。）

D） 30K电阻2个。

E）  5A保险管5个，焊锡丝1扎，细导线1扎，4700uf电容1个;10A二极管2个;4007二极管10个;自锁开关2个;无锁开关2个;24V继电器1个;大行程开关1个;上下行程开关1个;备用螺丝、螺母、接线耳、扎线若干。

 F)  床罩1床，脸盆1个，高频触发合子1套

4、            宣 传 品

a)        不干胶专栏广告3套。

b)        人体解剖图5张。

c)        碎石承诺卡若干。

d)        “防治必读”宣传单若干。

e)        申请单附“复查须知”2本。

f)          宣传产品广告书3本。

产品介绍：

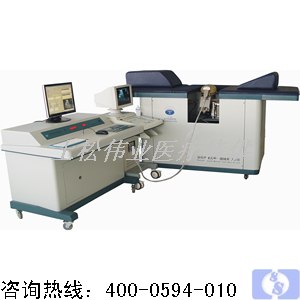

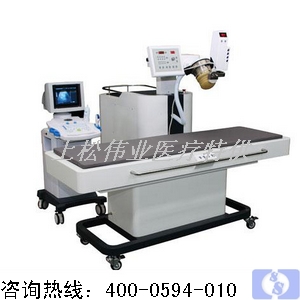

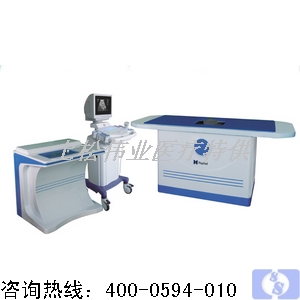

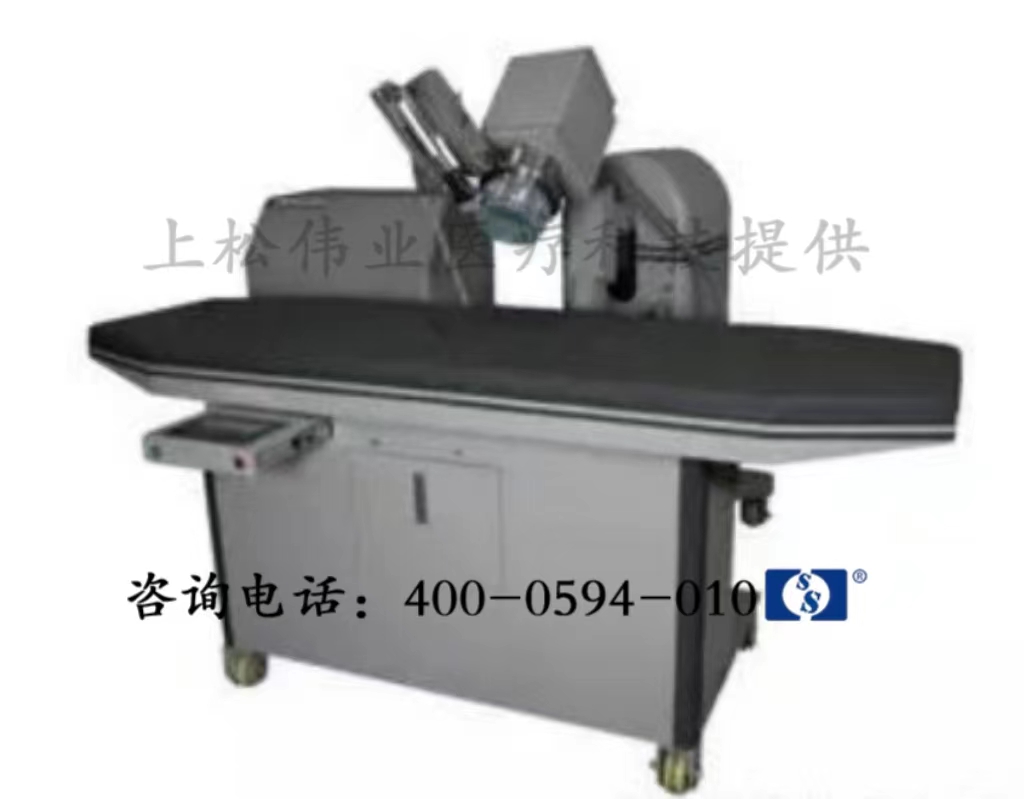

     HK.ESWL-109 体外碎石机全方位碎石：独创的旋臂冲击波源，可在治疗床的上位和下位碎石。治疗输尿管结石，膀胱结石，病人不用俯卧，感觉舒适，使用方便。

        旋臂上的冲击波源，除了与旋臂一起运动之外，还可以任意角摆动。选择体位和对B超定位十分方便。

        采用B超定位，配合环冲击波源定位装置和公司独有的电子自动测距系统，定位准确快捷。

        独创的低能量碎石技术，性能优良的电磁冲击波源，碎石效果好，损伤轻微。

        配置独立的移动式多功能电动手术床，一机多用，美观大方。

        活动式的床边操作盒，根据病人的体位随意挂放，十分方便。

技术参数

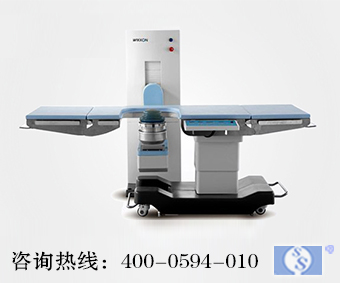

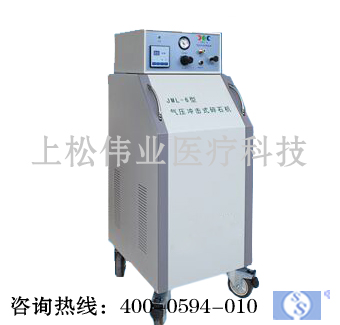

一、    空气压缩系统：

1、供气系统：

压缩机型号：JUN-AIR  MODEL-6J丹麦产

噪音频率: 45分贝

输入电压：a.c220V 50Hz

电机功率：340W

供气能力：50升/分

供气压力：0~0.8Mpa

工作压力：0.15~0.40MPa

2、气动元件系统：

A：金属元件：日本SMC生产；

B：出入气管：日本SMC生产；

二、控制箱：

输入电压：a.c220V50Hz

输入电流：3.5A

输出电压：DC9V、DC24V

工作方式：自由选择

输入空气压力：0.35~0.5MPa

工作压力：0.15~0.4MPa

单次冲击周期：任意可调

多次冲击频率：1~12次/秒

0.2Mpa时冲击针单次传递能量： 80~100mJ

三、冲击针可供选择：

1、范围：

ø2.0mm 开放手术使用，主要用于肾铸型结石；

ø1.2mm、 ø1.5mm 主要用于输尿管肾镜手术；

ø1.0mm 主要用于输尿管肾镜肾盂部位手术；

2、使用材料：

由于手术过程中不停使用生理盐水灌注，所有冲击针选用航空用不锈钢材料制成；

四：附件标准配置：

1、主机……………………………………………………1PCS

2、手柄……………………………………………………2PCS

3、冲击针…………………………………………………3PCS

A:ø1.5x594mm…………………………………………1PCS

B:ø1.2x594mm…………………………………………1PCS

C:ø1.0x594mm…………………………………………1PCS

4、防水脚踏开关…………………………………………1PCS

5、电源线…………………………………………………1PCS

6、使用说明书JML型……………………………………1PCS

7、保险丝…………………………………………………5PCS

8、减震管…………………………………………………3PCS

9、密封圈…………………………………………………8PCS

10、附件箱…………………………………………………1PCS

技术参数

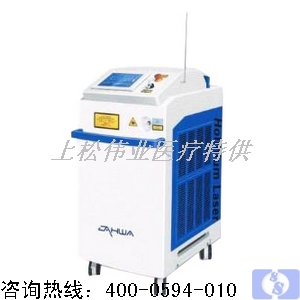

1、★适用范围：人体硬组织切割、软组织切割气化，泌尿系碎石。

2、激光模式：多模

3、工作激光输出波长：2100nm±0.05μm

4、激光器输出方式：双核输出技术，具备国家专利

5、具有激光耦合保护系统，具备国家专利

6、具有智能光纤接头，自动检测光纤到位和光纤型号，具备国家专利

7、具有控制能量稳定功能，使激光能量输出不稳定度：≤±5%(必须提供相应的检测报告)

8、功率复现性：优于±10%

9、光纤末端最大单脉冲能量：≥ 4.0J

10、工作频率：5 Hz -30 Hz，可调

11、光纤终端输出平均功率：60W

12、脉冲宽度：300us至600us可选

13、激光传输系统：多种规格光纤，可重复使用。

14、控制方式：大屏幕彩色液晶显示，触摸屏控制

15、电源：220V/50Hz

16、显示功能：专家临床数据库

17、指示光：红、绿光可选（波长532nm）,<5mw

18、冷却方式：密封循环水冷，压缩机制冷，无氟环保

19、氙灯寿命：≥100万次

20、核心元器件，如氙灯，钬棒，光纤为进口。

21、★设备有微电脑控制系统的软件，必须经过国家软件安全体系认证。并提供相关依据。

22、所投设备必须通过ISO9001和ISO13485质量体系认证

利用液电效应作用产生冲击波，经过聚焦后，在焦点处产生高度集中的应力区域，当结石位于该焦点时，由于结石上产生一定强度的压应力和张应力，经数百次至二千次左右的放电冲击后，将结石粉碎至可以排泄出体外的细度。

设备采用液电冲击波源，配有B超定位系统。用户可根据自身情况选配碎石影像工作站。

部分技术参数：

1、电源条件：电压：交流220V；频率：50Hz；输入功率：2KVA。

2、焦点高度至发生器端面距离：130±2mm；

3、B超定位系统

4、主机及治疗：治疗床运动幅度x、y、z分别为100mm、100mm、 100mm；反射体与水平面转动角度为50°；定位装置的最小位移≤1mm。

适用于：肾结石，输尿管结石，膀胱结石等的碎石治疗。

适用于治疗泌尿系统阴性、阳性结石

    定位操作简单、快捷。患者只需舒适躺下，定位发射系统便可前后、左右、上下、弧形、平行五个方位灵活运动。围绕支点的弧形旋转运动，以确定发射体对患者的最佳治疗角度专利的平行机构依靠微电脑测距数字直读系统等，可迅速完成结石定位

整机具有高品质的综合性能

★ 整机一体化设计，占地面积最小，不受治疗室面积条件限制 适用面广。

★ 床体固定，治疗过程中人体无需移动，

★ 控制系统浓缩在抽屉式操作盒内，大大缩减了控制部分的占有空间，增加了设备的安全性、可靠性、易用性

★ 设备紧凑 集成度高 治疗床装有可移动轮

冷光源操作显示控制面板

★ 发射体上下、前后移动；以及冲击波源入射度多角度前后弧形旋转和左右摆动。

★ 独创抽屉形式操作台（控制键盘）

★ 具有电子测距及治疗参数数码显示功能

★ 显示光线柔和更体贴突现人性化设计

★ 方便操作和碎石过程中的定位监测修正操作

★ 电磁式液电式多种冲击波发生器可供选择

机械臂上置式操作模式

★ 反射体与定位装置和创新的定位操作杆组合为一体，手持定位操作杆犹如医生直接对病人作检查，直观性强。摒弃传统的通过操作键盘来控制定位的模式。

★ 自主知识产权的B超定位快捷机构：冲击波源沿焦点平行运动（数字化测距跟踪结石）。

★ 治疗过程B超全程观察，随时可调整，因而有极高的冲击命中率和工作效率。

产品特点：

1、《电磁式体外冲击波发生装置》采用优质器件组装，能量聚中稳定不漂移，平均放电30万次，即可治疗结石病患者150人次以上无需更换；

2、品牌高压开关，放电次数有保障，噪音小；

可连续放电达200万次以上。

3、水系统采用国际上最先进的独立水循环冷却散热系统，碎石机满负荷运行水温不会超标；

4、电控系统采用模块式封装，相互独立不干扰，维护、维修方便；

5、运动系统采用优质电机控制，运行平稳噪音小；

6、定λ系统准确，操作简单方便，凡具备一定Ｂ超图像知识的医务人员均可快速掌握；    7、控制面板采用触摸式开关，操作容易方便安全；

8、碎石机均采用品质优良的元器件和原材料（如品牌放电开关、高档镜面不锈钢水箱等）生产加工装配，在多年临床使用中证明，元器件的损耗率相当低；

9、与人体接触的水囊，通过了生物相容试验（水囊生物相容检测报告号：SY060135、SY060136、SY060137）。

10、碎石机通过了电磁兼容检测（EMC检测报告WT078001469），在使用中不会干扰其他设备，也不会被其他设备干扰。

11、碎石机取得了CE认证证书（进入欧盟的准入证）。

12、电磁波源自动抽真空及自动检测报警系统。
