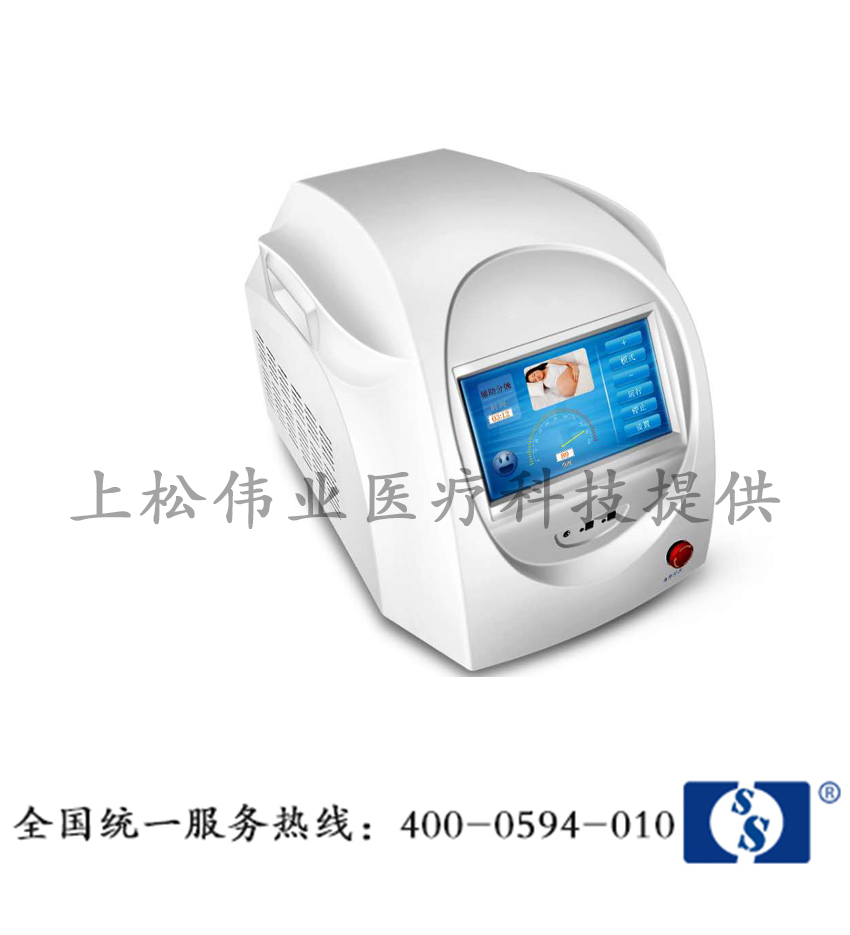

ACS202全胸腔高频脉冲排痰系统简介（性能和参数）

                                             （标配雾化功能）

目前临床上对术后呼吸系统感染以及支气管扩张所引起的支气管管壁损坏、扭曲变形的患者主要采用胸部物理治疗（人工叩背）来完成，这种方式既耗时又费力，且疗效欠佳，近年来，我公司针对上述情况专心科研，首先推出了手持式排痰机，胸部物理治疗的效果已经得到了极大的改善，但这种方式来带来了护理人员劳动强度的增加，在此背景下，我公司又研发出新一代排痰机——全胸腔高频脉冲排痰系统（气道清除系统），主机配备双空气输出口，同时输出两路气流，加强给患者胸壁压力，保证治疗效果。

1、产品特点：

——触摸型5.6寸彩色液晶显示器，清晰明了，使你轻松掌握

——增加雾化功能，兼有雾化和排痰双功效的产品

——操作便捷，全程无需人工协助、自动完成，不但极大地减轻了医护人员的劳动强度同时也提高了治疗效果

——双导气管同时充气工作使得患者胸腔受力分布均匀，大大提高了患者治疗过程中的舒适度，疗效更加显著

——可拆卸式充气背心/充气胸带，操作方便，易清洗

——高可靠性，低噪声，内部元器件均采用进口品牌

——远程一键控制用来代替“启动”或者“暂停”，使用更加安全便捷（选配）

——打印治疗参数记录（选配）

2、适用范围：

适用于多种原因引起的呼吸道分泌物增多、排出不畅者，促进患者痰液的排出

3、技术参数：

——定时调节范围1min～100min

——手动模式频率调节范围：2Hz～26Hz

——振动强度调节范围：1～11档

——压力范围：0.5-3.9Kpa

——雾化率≥0.2ml/min

ACS201全胸腔高频脉冲排痰系统简介（性能和参数）

                                           （无雾化功能）

目前临床上对术后呼吸系统感染以及支气管扩张所引起的支气管管壁损坏、扭曲变形的患者主要采用胸部物理治疗（人工叩背）来完成，这种方式既耗时又费力，且疗效欠佳，近年来，我公司针对上述情况专心科研，首先推出了手持式排痰机，胸部物理治疗的效果已经得到了极大的改善，但这种方式来带来了护理人员劳动强度的增加，在此背景下，我公司又研发出新一代排痰机——全胸腔高频脉冲排痰系统（气道清除系统），主机配备双空气输出口，同时输出两路气流，加强给患者胸壁压力，保证治疗效果。

1、产品特点：

——触摸型5.6寸彩色液晶显示器，清晰明了，使你轻松掌握

——操作便捷，全程无需人工协助、自动完成，不但极大地减轻了医护人员的劳动强度同时也提高了治疗效果

——双导气管同时充气工作使得患者胸腔受力分布均匀，大大提高了患者治疗过程中的舒适度，疗效更加显著

——可拆卸式充气背心/充气胸带，操作方便，易清洗

——高可靠性，低噪声，内部元器件均采用进口品牌

2、适用范围：

适用于多种原因引起的呼吸道分泌物增多、排出不畅者，促进患者痰液的排出

3、技术参数：

——定时调节范围1min～100min

——手动模式频率调节范围：2Hz～26Hz

——振动强度调节范围：1～11档

——压力范围：0.5-3.9Kpa

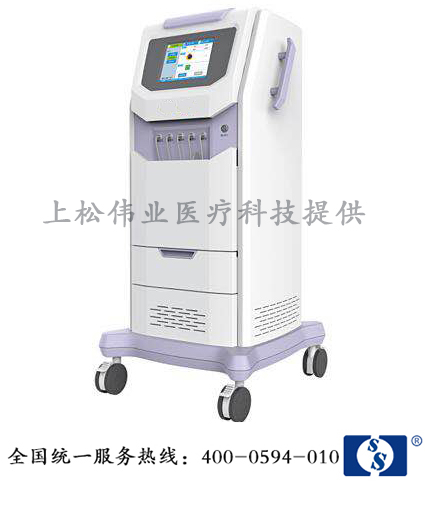

经颅磁电疗仪是我公司科研人员在相关领域专家的指导下经过多年研究，采用生物信息模拟及计算机软件技术研制而成。重复性经颅磁rTMS（负极性交变电磁场）刺激的应用，突破了传统物理治疗因子难以透过颅骨屏障的难关。

NK-IA家用型经颅磁电疗仪的治疗原理：
（一）重复性经颅磁刺激（rTMS)----治疗帽
　　以脑生理学、磁生物学、生物物理学和临床脑病治疗学为基础，运用生物组织磁导率基本均匀的原理，通过特制的治疗发生体输出特定规律的经颅磁（负极性交变电磁场）刺激，透过皮肤和颅骨达到脑内较深层组织，作用于脑细胞和脑血管，该治疗方法突破了传统物理治疗因子难以透过颅骨屏障的难关。经颅磁刺激对脑组织的生理效应主要表现在以下几个方面：
　　1、 增加脑血管弹性
　　2、 改善病灶区的血液循环
　　3、 改善脑组织的代谢环境
　　4、 引导患者脑磁功能趋向正常化、秩序化。
（二）仿真生物电刺激肢体神经肌肉---肢体电刺激
　　通过仿真生物电刺激，使患肢以被动的节律性收缩和舒张的方式来模拟主动运动，达到以下疗效：
　　1、在患肢周围神经及肌肉周围受到仿生电刺激的同时，电刺激也可以传入神经脊髓并投射到高级中枢去，使病灶尚未完全坏死的神经细胞兴奋性得以提高，从而起到促进其功能重建的作用。
　　2、仿真生物电刺激能够降低突触传导阻力，从而可以在病灶区周围网样的神经突触联系中形成新的传导通路。
　　3、由于周围性代偿的存在，在瘫痪的肌肉受到电刺激时，尚有功能的肌纤维可以增粗——使肌力有所增加；尚有功能的运动神经末梢可以增加其分支，以支配失神经支配的肌肉纤维，使功能得以恢复。

（三）仿真生物电刺激小脑顶核----耳后电极

       仿真生物电（无序波）通过乳突穴颅外刺激小脑顶核、脑细胞和脑血管，通过以下三个方面作用，以起到脑功能恢复的效果：
　　1、舒张脑血管、改善血管弹性，增加大脑局部血流量，改善脑血液微循环。
　　2、启动脑内源性神经保护机制，保护神经细胞，改善脑细胞的代谢环境，使受损脑细胞代谢加快。

　　3、稳定脑神经细胞膜电位，抑制去极化波，引导非正常脑电趋向正常。

主要技术参数

SHC2600/8500一舱二室四门8+4座

医用空气加压氧舱技术参数及配置清单（豪华型）

一、执行标准

1、执行GB/T12130-2005《医用空气加压氧舱》国家标准;

2、《医用空气加压氧舱》产品技术要求

3、GB150.1～4-2011《压力容器》

4、TSG24-2015《氧舱安全技术监督监察规程》

5、GB9706.1-2007《医用电气设备第一部分：安全通用要求》

6、YY0505-2012《医用电气设备第 1-2部分：安全通用要求并列标准：电磁兼

容要求和试验》

7、NB/T47013-2015《承压设备无损检测》

8、GB50222-1995《建筑内部装修设计防火规范》

9、GB/T7134-2008《浇铸型工业有机玻璃板材》

10、GB12243-2005《弹簧直接载荷式安全阀》

11、满足国家食品药品监督管理局产品检测要求

12、GB50235《工业金属管道工程施工规范》

13、GB50751《医用气体工程技术规范》

14、GB50236《现场设备、工业管道焊接工程施工验收规范》

二、概述

SHC2600/8500一舱二室四门8+4座医用高压氧舱本体为圆桶形结构。舱内

净空直径2.6米，长度8.5米，壹只内置特制旋压封头，将圆筒形整体结构分隔

为两室。舱内总容积为42.80m

，过渡舱长 3米，舱容  13.62m

要求（多人氧舱人均舱容≥3.0m

3

3

，其中治疗舱长5.5米，舱容29.19m，人均舱容

3.65m

3

3

，人均舱容  3.41m

3

，均超过新国家标准的

3

）。达到美国、日本等先进国家人均舱容指标。

舱体两端加强门围栏内侧和中间封头门围栏两侧各安装一扇随动升降耐压自封

门（国内首创，本公司独家所有），舱门透光尺寸高1.7米、宽0.80米。四道门

的打开或关闭使主、过渡舱成为两个独立的治疗舱。治疗舱设8套、过渡舱设4

套呼吸装置，主、过渡舱内另设3套一级吸氧装置和吸痰装置（治疗舱2套，过

1

上海七零一所杨园高压氧舱有限公司

渡舱 1套），供气管切开或其它重、危病人使用；供加压前急救吸引用。治疗舱

内装 8套、过渡舱内装 4套高靠背角度可调客车用豪华座椅，可同时供身材、

体格不同的病人进行集体治疗。病人多时，开治疗舱可治疗8位病人，过渡舱作

过渡舱备用；病人少时开过渡舱，可治疗4位病人，治疗舱作过渡舱备用。

氧舱整体结构合理，安全可靠、操作简便。

氧舱配有压力调节系统、呼吸气系统、舱内环境调节系统、电气系统、设

置专用氮气驱动独立水喷淋消防系统、计算机操舱管理系统、彩色电视监控系

统,满足病人舒适治疗。

三、主要技术数据

1．氧舱型号：SHC2600/8500多人氧舱

2．舱体型式：一舱二室四门8+4座

主副舱互为过渡

3 .主要技术数据及要求：

舱体直径：Φ2600mm。

舱体长度：8500mm

舱体容积：主舱29.19m

人均舱容：GB/T12130-2005第5.2.8条规定：多人氧舱，人均舱容≥3.0m

实际人均舱容：主舱3.65m

副舱3.41m

4．设计压力：  0.24MPa

5．工作压力：  0.20MPa

3

副舱13.62m；

3

3

3

3

6．治疗人数：主舱8人，副舱4人

7．加减压控制方式：手动、电操器、计算机

8．升降压速率：GBT12130-2005第5.3.7条规定：

治疗舱时：升降压速率在0.004 MPa/min～0.02MPa/min

过渡舱时：升降压速率在0.008 MPa/min～0.08MPa/min

9．温控要求：满足GB/T12130-2005第5.5.2条规定

舱内温度值应控制在：18℃～26℃范围内，温度变化率应不大于3℃/min

2

上海七零一所杨园高压氧舱有限公司

10．舱内噪音：低于GB/T12130-2005第5.3.8、第5.5.5条规定

加压时：≤65dB（A）空调时：≤55dB（A）

11．舱内照度：GB/T12130-2005第5.6.1条规定

舱内照度值Ë≥60Lx照度不均匀度≤60%

注:本公司产品要求照度Ë≥100Lx

12．舱内氧浓度：GB/T12130-2005第5.4.10条规定≧23%

13．接地电阻值：GB/T12130-2005第5.6.4条规定≧4Ω

14．进舱电压：GB/T12130-2005规定≧24V

15．舱外应急排放装置卸压时间：GB/T12130-2005第5.3.5条规定

从最高工作压力降至0.01MPa的时间≤2.5分钟

本公司产品保证≤2.5分钟≥1.5分钟,确保舱内人员的安全

3

上海七零一所杨园高压氧舱有限公司

四、主要配套设备

一、氧舱舱体

1、氧舱壳体

氧舱舱体是采用Q345R专用容器钢板，经铣边处理后，采用先进的双面坡口

自动焊接技术加工制成，经 X光探伤评定和压力试验检测合格。

2、随动升降耐压自封门（国内首创，本公司独家所有）    4扇

舱门净空尺寸：高度1700mm

宽度800mm

随动升降式轻

型薄壳自封门

随动升降耐压自封门

门是微压自闭门，其薄壳与门板均由专用容器钢板制造，钢材有具有生产容

器钢板资质的单位提供，并随钢材提供材质证书。

该形式的氧舱门是 2011年初本公司开发的又一轮新专利技术（专利号：ZL

2013 2 0176074.1），其特点：

A、解决了传统氧舱门结构无法解决的门槛和舱内、外地坪高低落差的难题，使

氧舱大厅地坪、门槛、舱内地板能保持在同一平面，极大地方便了人员的进

出，特别是行动不便的轮椅、担架车及急救设备的进出。

B、提高了人员（特别是行动不便的病员）的方便与安全，并减轻了医务人员的

劳动强度。

3．舱内座椅

12套

舱内座椅设计成高靠背角度可调客车用豪华阻燃座椅，在舱内沿舱壁分两排

布置在地板的两侧。座椅的宽度与长度均符合标准型座椅尺寸。

4

上海七零一所杨园高压氧舱有限公司

4．观察窗

观察窗透光尺寸：Φ200mm

6套

治疗舱

过渡舱

4套

2套

观察窗以偶数装配在舱体两侧最佳位置上，并为同一高度；观察窗的中心

标高距地面高度合适，便于医生观察病人。观察窗有机玻璃为透明、耐压隔板，

采用平板圆形工业有机玻璃制作，厚度为 30mm。通过观察窗能观察到舱内的任

意一个患者。

5．视频监控装置

4套

在每个舱室内端头相对应的内置封头门孔的上方各设置一套潜入式防爆摄

像头，能以最大最广的摄像方位摄取舱内的图像。

6．潜入式外照明系统

舱内共设置

10套

6套

4套

治疗舱设

过渡舱设

本公司潜入式外照明系统，该系统的电源与舱内环境完全隔开。

7．舱室应急卸压阀

4套

（1）数量：治疗舱2套

过渡舱2套；

（2）位置：舱外应急卸压阀安装在操纵台附近；

舱内应急卸压阀安装在箱柜中，有明显标志，病人不能随意启闭。

（3）标记和阀柄：阀体涂红色醒目标记，阀杆向上方，阀柄下压位操作；各

舱室配置的应急卸压阀，能够在2.5分钟之内将处在0.2MPa工作压力的舱压降

至0.01MPa，但解压过程不得少于1.5分钟，以确保病员免受减压损伤。

8．生物电导联接线装置

（1）数量  3套；

（2）功能：15芯，绝缘屏蔽性。

各舱室均设置生物电导联接线装置，治疗舱 2套、过渡舱 1套。生物电导

联接线装置具有可靠使用性能和屏蔽绝缘功能；进舱线路全程金属套管保护，

导线柱采用组合快插联件，配置位置绝佳，需要时可对任何位置的病人进行心

5

上海七零一所杨园高压氧舱有限公司

电等监护。

9．舱体递物筒

（1）数量  2套；

（2）递物筒尺寸：DN300×400mm

（3）递物筒附属装置：内外各配专用平衡阀及舱外压力表1只。

密封结构：外端盖设渐开式压紧密封装置、不存在快开式外开门安全隐患，

内端盖为特制开闭系统，确保递物筒物品传递时间不大于 1分钟。

10．舱壁舾装用材料A级

舱壁表面采用乳白色彩钢板舾装，强度高、不变色、不会氧化，接缝由铝合

金或不锈钢压条规范饰装，舾装用的结构骨架采用方钢焊接。

11．舱内顶棚装饰用材采用合金装饰板；地板采用优质防滑地砖铺设。

内部装饰材料均达到消防等级 A级或B1级。

12．座椅裙板

座椅下方裙板及座椅边护板采用浅色彩钢板舾装。

13.舱内药品柜

2套

主、过渡舱各设1套

14．舱内一级吸氧装置（含吸痰装置）

3套

治疗舱2套

过渡舱1套

急救供氧装置由供氧流量计、流量调节阀、快插式供氧接咀、压力表和不锈

钢面板组成，使用时，可通过上述装置观察、控制供氧量和方便使用供氧装置。

另外吸痰真空表、接插口也安装在同一面板上，便于重症病人吸痰使用，共3套。

二．压力调节系统

本系统采用手动、电操器及计算机控制三种操作控制方式：

整套系统的操作控制精确、可靠；系统的供气管路、阀门为不锈钢材质，材

质为：S30408不锈钢，所有连接件的密封面材料为橡胶；管路与管路之间以及

管路与设备之间的连接必须通过连接件，不得直接对焊；消音器材质采用符合

GB50222-1995中规定的 A级材料制造。同时舱内配置了气体防短路装置，可保

证通风换气效果，防止氧浓度升高，提高氧舱安全性。

6

上海七零一所杨园高压氧舱有限公司

主要配置

（1）螺杆空压机

2台

（排气压力：1.0MPa，排气量：1.7m/min）

3

（2）冷冻式干燥机

（3）储气罐

2台

2只

8m

3

/1.0MPa

Φ1800mm

（4）精密过滤器（带自动排水器）

（5）电动调节阀及手作器

（6）手动控制阀

2套

各4套

4套

（7）进排气消音器

4套

多级扩容式，阻性抗性综合消音器，保证噪声≤65Db（A）

（8）气体防短路装置

2套

（9）安装前要先做脱脂处理，供气系统管件为不锈钢材料。

三．呼吸气系统

采用单人单管路组合低阻力供排氧方式

舱内的环境氧浓度应始终控制在规定的安全范围以内≤23%

终端的吸排氧阻力较低；

供氧由用户集中供氧管路（DN32）以0.55-0.60MPa压力接至氧舱控制台处

主要配置

（1）单人供氧管道系统

12套

12套

12套

12套

12套

（2）单人供氧截止阀

（3）单人供氧缓冲罐

（4）自动微小阻力呼吸调节器

（5）吸排氧装置

每个吸氧位置均能实现常规吸氧、雾化吸氧功能

（6）供排氧调节阀

4套

（7）系统供氧管路（经过管内脱脂处理）

（8）排氧滤水器

2套

7

上海七零一所杨园高压氧舱有限公司

在舱体外底部装配2个排氧滤水器，主要用于收集两个舱内的病人呼出气体

中的水分，以利于排氧气体畅通输出。排氧滤水器设置在舱外最低点，以防水分

蓄积在管道内。

（9）多功能综合吸氧（吸痰）系统

3套

四．控制台

（1）数量：1组。

（2）结构形式

采用由专业制造厂冲压成型的流线型结构，布置于氧舱本体一侧的中间专

用控制室内，视频监控置于控制台两端特定位置，操舱用计算机（一体机）布

置在控制台中央位置。

（3）加、减压阀

（1）型号及数量

电动调节阀

4套

4套

4套

手动供排气截止阀

供、排氧截止阀

（4）压力表

（1）氧源压力表

（2）供氧压力表

1只

1只

8

上海七零一所杨园高压氧舱有限公司

（3）气源压力表

（4）精密级压力表

（5）舱室压力表

1只

2只

2只

2套

1套

（5）温度显示仪

（6）对讲系统双通道氧舱专用多路对讲机

（7）供氧控制装置

单人供氧流量计

12套

2台

2套

（8）全自动微电脑控制声光报警式测氧仪

（9）气体采样流量计

每台测氧仪配置一套

（10）应急呼叫装置

数量：各舱设应急呼叫装置1套

性能：防爆式接近开关

共2套

2套

（11）消防水喷淋系统紧急启动控制装置

五．舱内环境调节系统

本系统采用线控方式；

循环方式：磁耦合感应传动送风系统。并配有本公司独有的送新风装置，自动

地源源不断地随空调循环而送入新风，使舱内大有新鲜空气的感觉。

（1）治疗舱配过渡舱均配2P挂壁式空调器各1台

（2）磁耦合专用空调传动装置（本公司研发）

（3）减震消音器

2台

2套

2套

2套

（4）低噪音电机

仅空调时噪声≤60dB（A）

四季保证舱内温度18C-26C范围内,温度变化率不大于3C/min

0        0                                                    0

9

上海七零一所杨园高压氧舱有限公司

六、电气控制系统

配电柜

采用冷扎钢板经专业加工制作，配电柜内接线合乎逻辑，分布合理；

具有可靠的安全防护设施和保护装置；

配电柜安装于与空压机机房内，便于巡检；

氧舱全系统的配电控制均通过该配电柜实现；

配置不间断电源，停电状态时可保证应急照明、测氧仪、通讯对讲、应急呼叫等

装置用电时间不少于30分钟；配线合理、线路清晰、线号准确；

主要配置

（1）隔离变压器（控制台内）

该设备确保在漏电或电器故障时对人体实施有效保护

（2）断路器

1台

3只

（3）电流超载保护开关

（4）接线端子附件

4只

1套

1套

（5）配电柜箱体

七．氮气驱动独立消防水喷淋系统

本公司产品特点是用高压氮气为气源（国内首创），经减压器保证自始至自

终使水柜保持1.0MPa的工作压力；消防专用的喷淋头保证规定的喷淋流速与水

10

上海七零一所杨园高压氧舱有限公司

量，在喷淋结束时有专门的液位开关，关闭电磁阀使工作氮气不会进入氧舱；

每个舱室内均设有消防应急启动按钮（隔离式）。保证喷水反应时间不大于3秒。

使用氮气气源后水质不会变质，确保系统可靠工作。

（1）向舱内均匀喷水时，水雾喷洒均匀，遍布所有保护面积；

（2）喷水强度达到每方米的保护面积50L的水量，即≦50L/m.min

2

（3）持续喷水时间不少于1分钟；

（4）响应<3S

（5）可在舱内、舱外进行有效控制

主要配置

（1）喷头ZSTWB-160-90

（2）喷头接口及通舱件

（3）先导电磁阀 PN1.0  DN50

（4）先导电磁阀 PN1.0  DN40

（5）浮子液位开关

6只

6套

1只

1只

1只

1只

1台

2只

2套

2只

1套

（6）水位尺

（7）1.13m压力水罐（附防蚀锌块）

3

（8）减压器

（9）不锈钢管路及附件

（10）氮气瓶（医院自备）

（11）氮气瓶支持架

八．彩色电视监控系统

（1）采用电视监控方式

（2）显示器置于控制台上

主要配置

（1）彩色液晶显示器（置于控制台屏面）

（2）彩色高清摄像机

2台

4台

4套

（3）视频连接线及电器元件

11

上海七零一所杨园高压氧舱有限公司

九．计算机操舱管理系统

9.1系统总介绍

医用空气加压氧舱计算机自动化管理操舱系统是氧舱发展的趋势，已逐步在

许多大中型医用空气加压氧舱上得到广泛应用，该系统的应用提高了设备运行的

安全可靠性和自动化控制水平，减轻了操舱人员的劳动强度，具备安全可靠、操

作简便、稳定性好等优点。

9.2系统工作原理

通过对各种传感器采集到所对应的各种有关压力、氧浓度、温湿度等数据，

输入系统处理中枢，经计算机处理并在显示屏上显示，系统处理中枢对有关信号

经比较处理后按预定程序发出指令来控制加减压系统运行，系统运行过程中如遇

舱内患者不适应情况，随时终止程序运行。

9.3系统主要功能

（1）用户界面

（2）加减压过程的程序化控制

（3）智能排氧

（4）氧浓度自动监控

（5）故障自检功能

（6）语音提示

12

上海七零一所杨园高压氧舱有限公司

（7）舱内压力自动保护

（8）智能记录

（9）智能客户接口

（10）软件系统一键还源

（11）断电自保

（12）记录、存档和打印：

主要配置

（1）PLC可编程控制器

1台

1只

2只

2只

1套

1台

1套

1套

1套

1套

3只

1只

2只

1台

（2）EM235  2路输入1路输出

（3）模拟量输入模块  EM232 4路输入

（4）模拟量输出模块  EM231 2路输出

（5）PLC程序

（6）一体机电脑

（6）OEM系统软件

（7）三维力控软件

（8）PC/PPI接口电缆

（9）接口转换模块

（10）MEAS压力变送器  M5156-000005-010BG

M5156-000005-016BG

（11）温湿度变送器    NKHT-G2-5H-AI-7AI-W2

（12）交直流开关电源

13

上海七零一所杨园高压氧舱有限公司

五、主要材料及设备生产配置表

序号

一

设备及材料名称

氧舱舱体部分

材料规格型号

产地

技术参数

数量

（一）氧舱壳体

氧舱壳体下料、除锈成型、

铣边、双面自动焊接

1

2

Q345R

上海钢铁

专用容器板

专用容器板

16吨

2个

常熟市

压力容器

封头厂

壳体封头

Q345R

常熟市

压力容器

封头厂

如冷成型，需热

处理

3

壳体中间封头

门框

Q345R

Q345R

1个

4

5

本公司

δ 24mm加强型

4个

4扇

Q345R

随动升降耐压自封门（国

内首创）

本公司制

作

微压自动锁紧

高×宽(mm)：1700×

800

观察窗开孔铣边、双面法

兰加固

6

7

Φ200

本公司

本公司

加强型

加强型

6个

4套

6套

10套

2套

视频监控装置

无电源进舱

特制

承压0.3MPa，符

合GB/T7134

8

高强度工业有机玻璃

潜入式节能照明灯

上海会波

9

带耐压罩,18W

DN300×400mm

本公司   LED灯

递物筒总成

(渐开式外开门)

10

本公司

配压力显示

A44Y-16C

上海梅陇

阀门制造

有限公司

上海埃美

柯阀门厂

弹簧封闭带扳

手全启式安全     4套

阀

11

舱体安全阀

PN1.6 DN50

整定压力：0.22MPa

12

13

14

舱内外应急减压装置

氧舱支座

快开式、蝶阀

4套

2套

全套

鞍座Q345R

本公司

本公司

通舱管件、管座、填料函

等

（二）舱内设施

1

2

吸排氧装置

舱内药品柜

本公司

本公司

12套

2套

14

上海七零一所杨园高压氧舱有限公司

3

4

5

舱内输液吊架

环形吊架

氧舱专用

本公司

不锈钢材质

2套

烟台市电

讯广播器

材厂

舱内全方位拾音对讲装置

舱内音响扬声器

高保真、屏蔽型   4套

4只

上海凯歌

（三）舱内装饰

上海顺宇

彩钢结构

制作有限

公司

L×W：

1200×2400mm

双面喷涂乳白

色

1

彩色钢板

全套

2

3

4

5

6

7

8

9

合金装饰板顶棚

装饰板方骨架

上海

压制成型

全套

全套

全套

12套

10套

全套

全套

全套

上海市购

方钢管铝合金型上海南福

压缝材料

材

公司

高靠背角度可调座椅

舱内装饰灯罩

宽550mm

上海

采用阻燃面料

优质防滑

上海

广东佛山

本公司

上海

L×W：

舱内采用高档地砖铺面

舱内金属支架及钢地板

装潢附料

600×600mm

角钢L50、钢板  δ4

（四）舱内急救设施及应急控制装置

舱内多功能急救供氧及负

压吸引系统

供氧、排氧双流

量监控

1

2

3

综合面板

本公司

本公司

本公司

3套

1套

2套

舱外吸引器、接口、压力

表

负压可调

可满足心电监

护用

舱内生物电接线插头板

无触点感应式

启动时不产生     2套

舱内无触点感应式紧急呼

叫报警装置

4

上海

火花

消防水喷淋系统紧急启动

控制装置

启动时响应时

2套

5

本公司

间<3秒

二

压力调节系统

15

上海七零一所杨园高压氧舱有限公司

排气压力：

1.0MPa

排气量：

1

螺杆空压机

CS15-10

HDF21

凌格风

凌格风

2台

1.7m/min

3

处理量：

2.1m/min

3

2

3

冷冻干燥机

储气罐

2台

2台

8/1.0MPa

3

本公司

Φ1800mm

Q345R

上海梅陇

阀门制造   PN1.6 DN40

有限公司

PN1.6 DN40

4

5

6

储气罐安全阀

2只

1套

4套

弹簧自提式

精密过滤器

YUKA

上海特比   PN1.6 DN40

浙江金锋自

DN40、DN32

动化仪表有

DN50

ZDLP-16K

ZR-XDFD1D

电动调节阀及手操器

限公司

上海船用

泵阀制造

有限公司

7

手动控制阀

4只

8

9

进气消音器

不锈钢材质

碳钢

本公司

本公司

本公司

上海

2套

2套

2套

排气消音器

10

11

三

1

气体防短路装置

供气管道

不锈钢管

呼吸气系统

单人供氧管道系统

单人供氧截止阀

单人供氧缓冲罐

自动微小阻力呼吸调节器

吸排氧管道

Φ8mm

本公司

12套

12套

12套

12套

12套

4套

上海气体

阀门厂

2

铜质

3

本公司

4

浙江梅城

浙江梅城

Ф94mm

5

兰白管

上海气体

阀门厂

6

供排氧控制阀

经过管内脱脂处

理

7

8

系统供氧管路

排氧滤水器

上海钢铁

全套

上海气动

成套厂

2套

16

上海七零一所杨园高压氧舱有限公司

四

1

控制台

组合式结构，专业上海三聚电

控制台外壳

面板及其开孔加工

氧源压力表

供氧压力表

气源压力表

精密压力表

普通压力表

专业型材

1套

1套

1只

1只

1只

2只

2只

厂订做

器有限公司

上海三聚电

器有限公司

上海减压器

厂有限公司

上海减压器

厂有限公司

上海减压器

厂有限公司

上海减压器

厂有限公司

上海减压器

厂有限公司

上海华原

2

美观、高雅

Y0-100ZT

0-25MPa

3

YO-100ZT

0-1.6MPa

YO-100ZT

0-1.6MPa

Yb150AZT

0-0.4MPa

Y-100ZT

4

5

6

7

0-0.4MPa

8

温度显示仪

医用仪表

有限公司

2套

烟台市电讯

广播器材厂

常州双环热

工仪表公司

9

对讲系统

DK-Ⅱ型，一拖四

1套

10

单人供氧流量计

DK800

12只

ML-1型，配打印

机，氧电极使用寿

命2年

全自动微电脑控制声光报

警式测氧仪

北京

11

12

2台

航天鹏诚

常州双环热

工仪表公司

长江电器

气体采样流量计

LZB-3WB型

LA38型

2套

2套

13

五

1

应急呼叫装置

有限公司

舱内环境调节系统

分体式冷暖空调

磁耦合专用空调传动装置

减震消音器

经本公司

改造

主舱2P吸顶式

副舱2P挂壁式

各1台

2套

2

本公司研发

本公司

3

2套

常州五美椅

宝马有限

公司

4

低噪音电机

2套

2套

5

6

空调送新风装置

法兰及固定支架

本公司研发

本公司

17

上海七零一所杨园高压氧舱有限公司

六

1

电气控制系统

电气控制柜壳体总成

断路器

本公司

1台

3只

4只

1台

1台

长江电器

有限公司

2

3

电流超载保护开关

隔离变压器

上海

上海和权实

业有限公司

4

2KVA

5

应急电源

UPS2000

深圳山特

上海孙桥电

线电气厂

有限公司

接线端子及其它附料元件

（含电线电缆的总线）

6

1套

七

1

氮气驱动独立消防水喷淋系统

喷头ZSTWB-160-90

上海

上海

6只

6套

1只

1只

1只

2

喷头接口及通舱件

3

先导电磁阀 PN1.0  DN50

先导电磁阀 PN1.0  DN40

浮子液位开关

浙江余姚仪

表器厂

4

上海东海股

份有限公司

上海东海股

份有限公司

5

6

7

8

管式液面计

1只

1台

2只

Q345R

1.13m

3

压力水罐

本公司

(附防蚀锌块)

上海

减压器

YQY-1型

减压器厂

上海洁轩五

金材料公司

9

10

11

八

1

不锈钢管路及附件

氮气瓶（用户自备）

氮气瓶支持架

2套

2只

1套

上海

本公司

彩色电视监控系统

彩色液晶显示器

ADHT-C2200

广东

2台

4台

2套

DS-2CE16C3T-IT3

-3.6

2

彩色高清摄像机

杭州

海康威视

3

视频连接线及电器元件

18

上海七零一所杨园高压氧舱有限公司

4

九

1

摄像头防爆罩

计算机操舱管理系统

PLC可编程控制器

模拟量输入模块

模拟量输入模块

模拟量输出模块

PLC程序

本公司

4套

进口226

1台

2只

1只

2只

1套

1台

1套

1套

1套

1套

3只

2

EM232 4路输入

EM235 2路输入

1路输出

3

4

EM231 2路输出

5

本公司

6

一体机电脑

7

OEM系统软件

8

三维力控软件

PC/PPI接口电缆

接口转换模块

9

10

M5156-000005-01

0BG

11    MEAS压力变送器

M5156-000005-01

6BG

1只

2只

1台

NKHT-G2-5H-AI-7

AI-W2

12

13

温湿度变送器

电源220-24V

200W

19

上海七零一所杨园高压氧舱有限公司

一、技术标准

    本次设计的10人医用空气加压氧舱要求：双舱四门式医用空气加压氧舱结构，总体建造水平达到国内最先进水平，设备的设计、制造、安装、检验、验收等必须依据和符合（或高于）下列标准:

1．TSG 24《氧舱安全技术监察规程》；

2．TSG 21《固定式压力容器安全技术监察规程》；

3．GB/T 12130《医用空气加压氧舱》；

4．GB/T 150《压力容器》；

5．符合ISO9000质量管理体系认证要求。

二、技术规格参数

（一）舱体部分

*1．结构形式：双舱四门舱体。

2．氧舱规格要求：舱体直径为2400mm，长度为7500mm。

3．工作压力0.2MPa。

4．治疗人数：10人 其中治疗舱6人，过渡舱4人。

5．人均舱容≥3m³ 。

* 6．舱门形式：一次冲压成型高强度薄壳门。锁紧方式：低压自动锁紧。

* 7．舱门透光尺寸及数量：透光尺寸：（高×宽）1400×700 mm。数量4套。

* 8．照明方式及数量：冷光源外照明，采用球面照明窗，数量6个。

9．观察窗尺寸及数量：透光直径160mm，数量6只。

10．摄像窗数量：2个，治疗舱、过渡舱各1个。

* 11．递物筒数量：2套，透光直径300mm，治疗舱、过渡舱各1套。采用回转快开门递物筒，确保安全可靠。

12．舱内座椅及数量：高压氧舱专用座椅（外罩：阻燃等级≥B1级），共10个。

13．吸氧装具布局方式及数量：采用壁挂式吸氧装置。治疗舱8个，过渡舱4个。

*14．舱内装饰的设计采用手术室理念，两侧内壁无夹层，减少细菌残留。金属材料选用1.5mm镀锌冷轧钢板，表层静电喷塑，高强度，抗磨，抗撞，阻燃等级为A级。

15．舱内地板采用彩色高档防滑地砖铺面。

16．舱内配设吸痰装置 2套: 治疗舱、过渡舱各1套。

17．舱内配设急救供氧装置2套: 治疗舱、过渡舱各1套。

18．舱内配呼吸机气源装置2套：治疗舱、过渡舱各1套。

* 19．配设生物电无损导联装置接口2套：治疗舱、过渡舱各1套。

20．舱内配全方位拾音对讲装置2套：治疗舱、过渡舱各1套。

21．舱内配无触点感应式应急呼叫报警装置2套：治疗舱、过渡舱各1套。

22．每舱室均设置自动泄压安全阀2套，并配手动紧急卸压装置。

（二）操作控制台

操控方式：机械手动控制+电动遥控

1．加减压（手动）操作阀门4套。

2． 电动遥控装置4套。

3．供排氧操作阀门4套。

4．压力显示系统7套。

5．智能声光报警式测氧仪2套。

6．氧舱专用双工对讲机1套。

7．数显温控仪2套。

8．音乐播放器1台。

9．应急电源（SD1000）1台。

10．单人吸氧动态显示仪10位。

11．急救供氧装置2套（流量计、急救截止阀）。

12．采样流量计2套。

13．吸氧计时器2套。

14．雾化控制器2套。

（三）压力调节系统

1．空压机：静音型螺杆空压机，2台，排气量满足国家标准要求。

2．空气冷却系统：冷冻式干燥机2台。

3．空气净化系统：采用优质气水分离器、空气过滤器进行多级过滤，保证进舱气体符合国家卫生标准。

4．储气罐：设计压力1.5MPa，最高工作压力1.4MPa，容积5m³，2台。

5．系统管路及阀件等符合新标准要求。

（四）呼吸气系统

1．呼吸气体供应装置：采用低阻力供氧方式，配低阻力呼吸调节器、传感、供氧缓冲包。

2．排氧方式：缓冲式舱外排氧。

*3．舱内吸氧装具采用多功能吸氧装置，并配置医用氧舱雾化吸氧装置10套。

4．氧源：氧气汇流排     　　   　  □

院方液态氧          　　　□

5．系统管路及阀件等符合新标准要求。

（五）舱内环境调节系统

1．空调：采用海尔壁挂分体冷暖空调。治疗舱1.5P 1台，过渡舱1.5P 1台。

2．送风方式，采用永磁耦合感应传动。

（六）电气控制系统

设立独立式配电系统，采用漏电保护器和隔离变压器双重安全保护，双电源自动切换。

（七）监控系统

1．采用数字高清摄像机：2台，其中治疗舱1台，过渡舱1台；50寸液晶显示器1台。

2．监视画面经由硬盘录像机，将每个摄像机画面显示于监视屏上。

（八）消防系统

1．按GB/T12130-2005《医用空气加压氧舱》标准之要求，各舱室均配置水喷淋消防设施，要求喷水强度不小于50L/（m².min），喷水动作响应时间不大于3s，并在操作控制台及舱内醒目位置设置快开式气动控制阀，以确保紧急状态下使用。

* 2．采用细水雾灭火系统。有效灭火降温。

3．配备满足消防要求的消防水罐。

（九）安全附件和安全保护装置

 1．安全阀：治疗舱、过渡舱配置安全阀各2只。

　　储气罐、消防水罐配置安全阀各1只。

 2．递物筒配装压力锁定、低压自动开启装置各1套。

　　递物筒配装压力显示仪表各1套。

 3．压缩机配装超压自动停机、低压自动复位装置。

 4．各舱室内、外应急卸压装置各1套。

微波是指波长很短的无线电波，它所包括的波长范围通常是300MHz～300GHz（即波长在1m-1mm）之间的电磁波。微波多功能治疗仪，是利用微波的聚热效应照射人体病变部位，该处水分子随微波场而振动发热，加速血液循环及组织的新陈代谢，促进血液和神经功能的恢复。尤其对抑制细菌增长、消炎、消肿具有显著的疗效。其应用范围广，疗效显著，已被国内外许多医疗机构采用，对一些疾病的治疗取得了令人满意的效果。

WB-3100型微波治疗仪采用微波的频率是2450MHZ，在人体上其作用深度为35cm，对局部作用一定时间后，深5cm处的温度可升至40℃左右，它产生的热效应穿透力强，有效率高，这是红外、短波、超短波的致热所无法比拟的，它的穿透力可通过脂肪层到肌肉层，因此利用微波能量可以活血、消炎、止痛，对各种炎症具有显著疗效。

产品特点

该微波治疗仪操作简单。通过更换不同探头（辐射器），可治疗不同的疾病；功率及时间采用数字式控制，LED显示，定时准确并具有声响提示功能，给医务人员的操作带来方便。

产品概述

1、 微电脑模糊控制技术，可靠性高，彻底克服了传统电脑控 制的“死机”问题。
2、 高频开关电源技术,电网适应范围宽(AC：170—260V)，微波输 出不受电网电压波动的影响
3、 理疗时，微电脑仿生技术，模拟人工热敷、推拿、按摩、针灸， 大大提高了理疗效果
4、 最大微波功率限制保护，系统过载保护，保障了安全治疗。
5、 治疗时间及微波输出功率均由电脑控制，精度高。

理疗时微波输出方式有四种方式可供选择：
★ 连续输出（热敷效果）
★ 正弦波调制输出（按摩效果）
★ 三角波调制输出（推拿效果）
★ 脉冲波调制输出（针灸效果）

仪器标准配置：

主 机： 1台；
包装箱： 1个；
探头线(理疗和治疗)： 2根；
理疗探头：2个；治疗探头：7个；
脚踏开关：1个；
地线：1根； 电源线：1根；
支架：1套；
