SHC2600/8500一舱二室四门8+4座

医用空气加压氧舱技术参数及配置清单（豪华型）

一、执行标准

1、执行GB/T12130-2005《医用空气加压氧舱》国家标准;

2、《医用空气加压氧舱》产品技术要求

3、GB150.1～4-2011《压力容器》

4、TSG24-2015《氧舱安全技术监督监察规程》

5、GB9706.1-2007《医用电气设备第一部分：安全通用要求》

6、YY0505-2012《医用电气设备第 1-2部分：安全通用要求并列标准：电磁兼

容要求和试验》

7、NB/T47013-2015《承压设备无损检测》

8、GB50222-1995《建筑内部装修设计防火规范》

9、GB/T7134-2008《浇铸型工业有机玻璃板材》

10、GB12243-2005《弹簧直接载荷式安全阀》

11、满足国家食品药品监督管理局产品检测要求

12、GB50235《工业金属管道工程施工规范》

13、GB50751《医用气体工程技术规范》

14、GB50236《现场设备、工业管道焊接工程施工验收规范》

二、概述

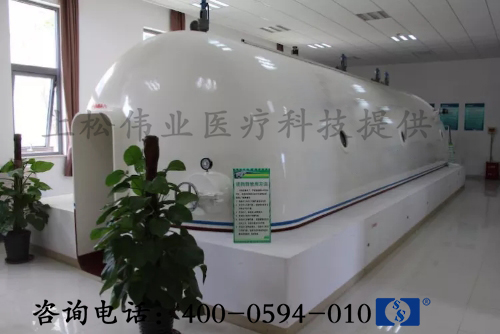

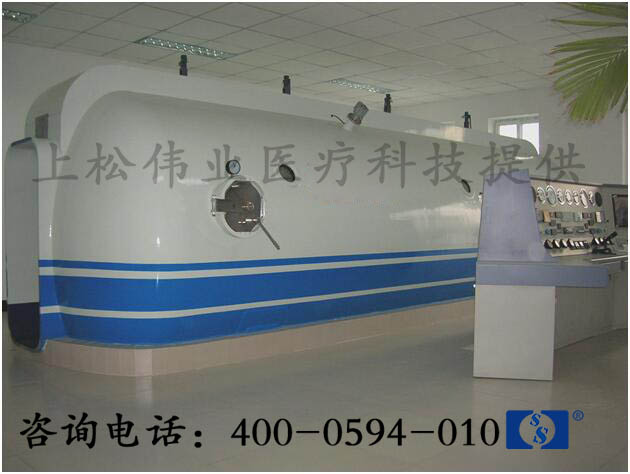

SHC2600/8500一舱二室四门8+4座医用高压氧舱本体为圆桶形结构。舱内

净空直径2.6米，长度8.5米，壹只内置特制旋压封头，将圆筒形整体结构分隔

为两室。舱内总容积为42.80m

，过渡舱长 3米，舱容  13.62m

要求（多人氧舱人均舱容≥3.0m

3

3

，其中治疗舱长5.5米，舱容29.19m，人均舱容

3.65m

3

3

，人均舱容  3.41m

3

，均超过新国家标准的

3

）。达到美国、日本等先进国家人均舱容指标。

舱体两端加强门围栏内侧和中间封头门围栏两侧各安装一扇随动升降耐压自封

门（国内首创，本公司独家所有），舱门透光尺寸高1.7米、宽0.80米。四道门

的打开或关闭使主、过渡舱成为两个独立的治疗舱。治疗舱设8套、过渡舱设4

套呼吸装置，主、过渡舱内另设3套一级吸氧装置和吸痰装置（治疗舱2套，过

1

上海七零一所杨园高压氧舱有限公司

渡舱 1套），供气管切开或其它重、危病人使用；供加压前急救吸引用。治疗舱

内装 8套、过渡舱内装 4套高靠背角度可调客车用豪华座椅，可同时供身材、

体格不同的病人进行集体治疗。病人多时，开治疗舱可治疗8位病人，过渡舱作

过渡舱备用；病人少时开过渡舱，可治疗4位病人，治疗舱作过渡舱备用。

氧舱整体结构合理，安全可靠、操作简便。

氧舱配有压力调节系统、呼吸气系统、舱内环境调节系统、电气系统、设

置专用氮气驱动独立水喷淋消防系统、计算机操舱管理系统、彩色电视监控系

统,满足病人舒适治疗。

三、主要技术数据

1．氧舱型号：SHC2600/8500多人氧舱

2．舱体型式：一舱二室四门8+4座

主副舱互为过渡

3 .主要技术数据及要求：

舱体直径：Φ2600mm。

舱体长度：8500mm

舱体容积：主舱29.19m

人均舱容：GB/T12130-2005第5.2.8条规定：多人氧舱，人均舱容≥3.0m

实际人均舱容：主舱3.65m

副舱3.41m

4．设计压力：  0.24MPa

5．工作压力：  0.20MPa

3

副舱13.62m；

3

3

3

3

6．治疗人数：主舱8人，副舱4人

7．加减压控制方式：手动、电操器、计算机

8．升降压速率：GBT12130-2005第5.3.7条规定：

治疗舱时：升降压速率在0.004 MPa/min～0.02MPa/min

过渡舱时：升降压速率在0.008 MPa/min～0.08MPa/min

9．温控要求：满足GB/T12130-2005第5.5.2条规定

舱内温度值应控制在：18℃～26℃范围内，温度变化率应不大于3℃/min

2

上海七零一所杨园高压氧舱有限公司

10．舱内噪音：低于GB/T12130-2005第5.3.8、第5.5.5条规定

加压时：≤65dB（A）空调时：≤55dB（A）

11．舱内照度：GB/T12130-2005第5.6.1条规定

舱内照度值Ë≥60Lx照度不均匀度≤60%

注:本公司产品要求照度Ë≥100Lx

12．舱内氧浓度：GB/T12130-2005第5.4.10条规定≧23%

13．接地电阻值：GB/T12130-2005第5.6.4条规定≧4Ω

14．进舱电压：GB/T12130-2005规定≧24V

15．舱外应急排放装置卸压时间：GB/T12130-2005第5.3.5条规定

从最高工作压力降至0.01MPa的时间≤2.5分钟

本公司产品保证≤2.5分钟≥1.5分钟,确保舱内人员的安全

3

上海七零一所杨园高压氧舱有限公司

四、主要配套设备

一、氧舱舱体

1、氧舱壳体

氧舱舱体是采用Q345R专用容器钢板，经铣边处理后，采用先进的双面坡口

自动焊接技术加工制成，经 X光探伤评定和压力试验检测合格。

2、随动升降耐压自封门（国内首创，本公司独家所有）    4扇

舱门净空尺寸：高度1700mm

宽度800mm

随动升降式轻

型薄壳自封门

随动升降耐压自封门

门是微压自闭门，其薄壳与门板均由专用容器钢板制造，钢材有具有生产容

器钢板资质的单位提供，并随钢材提供材质证书。

该形式的氧舱门是 2011年初本公司开发的又一轮新专利技术（专利号：ZL

2013 2 0176074.1），其特点：

A、解决了传统氧舱门结构无法解决的门槛和舱内、外地坪高低落差的难题，使

氧舱大厅地坪、门槛、舱内地板能保持在同一平面，极大地方便了人员的进

出，特别是行动不便的轮椅、担架车及急救设备的进出。

B、提高了人员（特别是行动不便的病员）的方便与安全，并减轻了医务人员的

劳动强度。

3．舱内座椅

12套

舱内座椅设计成高靠背角度可调客车用豪华阻燃座椅，在舱内沿舱壁分两排

布置在地板的两侧。座椅的宽度与长度均符合标准型座椅尺寸。

4

上海七零一所杨园高压氧舱有限公司

4．观察窗

观察窗透光尺寸：Φ200mm

6套

治疗舱

过渡舱

4套

2套

观察窗以偶数装配在舱体两侧最佳位置上，并为同一高度；观察窗的中心

标高距地面高度合适，便于医生观察病人。观察窗有机玻璃为透明、耐压隔板，

采用平板圆形工业有机玻璃制作，厚度为 30mm。通过观察窗能观察到舱内的任

意一个患者。

5．视频监控装置

4套

在每个舱室内端头相对应的内置封头门孔的上方各设置一套潜入式防爆摄

像头，能以最大最广的摄像方位摄取舱内的图像。

6．潜入式外照明系统

舱内共设置

10套

6套

4套

治疗舱设

过渡舱设

本公司潜入式外照明系统，该系统的电源与舱内环境完全隔开。

7．舱室应急卸压阀

4套

（1）数量：治疗舱2套

过渡舱2套；

（2）位置：舱外应急卸压阀安装在操纵台附近；

舱内应急卸压阀安装在箱柜中，有明显标志，病人不能随意启闭。

（3）标记和阀柄：阀体涂红色醒目标记，阀杆向上方，阀柄下压位操作；各

舱室配置的应急卸压阀，能够在2.5分钟之内将处在0.2MPa工作压力的舱压降

至0.01MPa，但解压过程不得少于1.5分钟，以确保病员免受减压损伤。

8．生物电导联接线装置

（1）数量  3套；

（2）功能：15芯，绝缘屏蔽性。

各舱室均设置生物电导联接线装置，治疗舱 2套、过渡舱 1套。生物电导

联接线装置具有可靠使用性能和屏蔽绝缘功能；进舱线路全程金属套管保护，

导线柱采用组合快插联件，配置位置绝佳，需要时可对任何位置的病人进行心

5

上海七零一所杨园高压氧舱有限公司

电等监护。

9．舱体递物筒

（1）数量  2套；

（2）递物筒尺寸：DN300×400mm

（3）递物筒附属装置：内外各配专用平衡阀及舱外压力表1只。

密封结构：外端盖设渐开式压紧密封装置、不存在快开式外开门安全隐患，

内端盖为特制开闭系统，确保递物筒物品传递时间不大于 1分钟。

10．舱壁舾装用材料A级

舱壁表面采用乳白色彩钢板舾装，强度高、不变色、不会氧化，接缝由铝合

金或不锈钢压条规范饰装，舾装用的结构骨架采用方钢焊接。

11．舱内顶棚装饰用材采用合金装饰板；地板采用优质防滑地砖铺设。

内部装饰材料均达到消防等级 A级或B1级。

12．座椅裙板

座椅下方裙板及座椅边护板采用浅色彩钢板舾装。

13.舱内药品柜

2套

主、过渡舱各设1套

14．舱内一级吸氧装置（含吸痰装置）

3套

治疗舱2套

过渡舱1套

急救供氧装置由供氧流量计、流量调节阀、快插式供氧接咀、压力表和不锈

钢面板组成，使用时，可通过上述装置观察、控制供氧量和方便使用供氧装置。

另外吸痰真空表、接插口也安装在同一面板上，便于重症病人吸痰使用，共3套。

二．压力调节系统

本系统采用手动、电操器及计算机控制三种操作控制方式：

整套系统的操作控制精确、可靠；系统的供气管路、阀门为不锈钢材质，材

质为：S30408不锈钢，所有连接件的密封面材料为橡胶；管路与管路之间以及

管路与设备之间的连接必须通过连接件，不得直接对焊；消音器材质采用符合

GB50222-1995中规定的 A级材料制造。同时舱内配置了气体防短路装置，可保

证通风换气效果，防止氧浓度升高，提高氧舱安全性。

6

上海七零一所杨园高压氧舱有限公司

主要配置

（1）螺杆空压机

2台

（排气压力：1.0MPa，排气量：1.7m/min）

3

（2）冷冻式干燥机

（3）储气罐

2台

2只

8m

3

/1.0MPa

Φ1800mm

（4）精密过滤器（带自动排水器）

（5）电动调节阀及手作器

（6）手动控制阀

2套

各4套

4套

（7）进排气消音器

4套

多级扩容式，阻性抗性综合消音器，保证噪声≤65Db（A）

（8）气体防短路装置

2套

（9）安装前要先做脱脂处理，供气系统管件为不锈钢材料。

三．呼吸气系统

采用单人单管路组合低阻力供排氧方式

舱内的环境氧浓度应始终控制在规定的安全范围以内≤23%

终端的吸排氧阻力较低；

供氧由用户集中供氧管路（DN32）以0.55-0.60MPa压力接至氧舱控制台处

主要配置

（1）单人供氧管道系统

12套

12套

12套

12套

12套

（2）单人供氧截止阀

（3）单人供氧缓冲罐

（4）自动微小阻力呼吸调节器

（5）吸排氧装置

每个吸氧位置均能实现常规吸氧、雾化吸氧功能

（6）供排氧调节阀

4套

（7）系统供氧管路（经过管内脱脂处理）

（8）排氧滤水器

2套

7

上海七零一所杨园高压氧舱有限公司

在舱体外底部装配2个排氧滤水器，主要用于收集两个舱内的病人呼出气体

中的水分，以利于排氧气体畅通输出。排氧滤水器设置在舱外最低点，以防水分

蓄积在管道内。

（9）多功能综合吸氧（吸痰）系统

3套

四．控制台

（1）数量：1组。

（2）结构形式

采用由专业制造厂冲压成型的流线型结构，布置于氧舱本体一侧的中间专

用控制室内，视频监控置于控制台两端特定位置，操舱用计算机（一体机）布

置在控制台中央位置。

（3）加、减压阀

（1）型号及数量

电动调节阀

4套

4套

4套

手动供排气截止阀

供、排氧截止阀

（4）压力表

（1）氧源压力表

（2）供氧压力表

1只

1只

8

上海七零一所杨园高压氧舱有限公司

（3）气源压力表

（4）精密级压力表

（5）舱室压力表

1只

2只

2只

2套

1套

（5）温度显示仪

（6）对讲系统双通道氧舱专用多路对讲机

（7）供氧控制装置

单人供氧流量计

12套

2台

2套

（8）全自动微电脑控制声光报警式测氧仪

（9）气体采样流量计

每台测氧仪配置一套

（10）应急呼叫装置

数量：各舱设应急呼叫装置1套

性能：防爆式接近开关

共2套

2套

（11）消防水喷淋系统紧急启动控制装置

五．舱内环境调节系统

本系统采用线控方式；

循环方式：磁耦合感应传动送风系统。并配有本公司独有的送新风装置，自动

地源源不断地随空调循环而送入新风，使舱内大有新鲜空气的感觉。

（1）治疗舱配过渡舱均配2P挂壁式空调器各1台

（2）磁耦合专用空调传动装置（本公司研发）

（3）减震消音器

2台

2套

2套

2套

（4）低噪音电机

仅空调时噪声≤60dB（A）

四季保证舱内温度18C-26C范围内,温度变化率不大于3C/min

0        0                                                    0

9

上海七零一所杨园高压氧舱有限公司

六、电气控制系统

配电柜

采用冷扎钢板经专业加工制作，配电柜内接线合乎逻辑，分布合理；

具有可靠的安全防护设施和保护装置；

配电柜安装于与空压机机房内，便于巡检；

氧舱全系统的配电控制均通过该配电柜实现；

配置不间断电源，停电状态时可保证应急照明、测氧仪、通讯对讲、应急呼叫等

装置用电时间不少于30分钟；配线合理、线路清晰、线号准确；

主要配置

（1）隔离变压器（控制台内）

该设备确保在漏电或电器故障时对人体实施有效保护

（2）断路器

1台

3只

（3）电流超载保护开关

（4）接线端子附件

4只

1套

1套

（5）配电柜箱体

七．氮气驱动独立消防水喷淋系统

本公司产品特点是用高压氮气为气源（国内首创），经减压器保证自始至自

终使水柜保持1.0MPa的工作压力；消防专用的喷淋头保证规定的喷淋流速与水

10

上海七零一所杨园高压氧舱有限公司

量，在喷淋结束时有专门的液位开关，关闭电磁阀使工作氮气不会进入氧舱；

每个舱室内均设有消防应急启动按钮（隔离式）。保证喷水反应时间不大于3秒。

使用氮气气源后水质不会变质，确保系统可靠工作。

（1）向舱内均匀喷水时，水雾喷洒均匀，遍布所有保护面积；

（2）喷水强度达到每方米的保护面积50L的水量，即≦50L/m.min

2

（3）持续喷水时间不少于1分钟；

（4）响应<3S

（5）可在舱内、舱外进行有效控制

主要配置

（1）喷头ZSTWB-160-90

（2）喷头接口及通舱件

（3）先导电磁阀 PN1.0  DN50

（4）先导电磁阀 PN1.0  DN40

（5）浮子液位开关

6只

6套

1只

1只

1只

1只

1台

2只

2套

2只

1套

（6）水位尺

（7）1.13m压力水罐（附防蚀锌块）

3

（8）减压器

（9）不锈钢管路及附件

（10）氮气瓶（医院自备）

（11）氮气瓶支持架

八．彩色电视监控系统

（1）采用电视监控方式

（2）显示器置于控制台上

主要配置

（1）彩色液晶显示器（置于控制台屏面）

（2）彩色高清摄像机

2台

4台

4套

（3）视频连接线及电器元件

11

上海七零一所杨园高压氧舱有限公司

九．计算机操舱管理系统

9.1系统总介绍

医用空气加压氧舱计算机自动化管理操舱系统是氧舱发展的趋势，已逐步在

许多大中型医用空气加压氧舱上得到广泛应用，该系统的应用提高了设备运行的

安全可靠性和自动化控制水平，减轻了操舱人员的劳动强度，具备安全可靠、操

作简便、稳定性好等优点。

9.2系统工作原理

通过对各种传感器采集到所对应的各种有关压力、氧浓度、温湿度等数据，

输入系统处理中枢，经计算机处理并在显示屏上显示，系统处理中枢对有关信号

经比较处理后按预定程序发出指令来控制加减压系统运行，系统运行过程中如遇

舱内患者不适应情况，随时终止程序运行。

9.3系统主要功能

（1）用户界面

（2）加减压过程的程序化控制

（3）智能排氧

（4）氧浓度自动监控

（5）故障自检功能

（6）语音提示

12

上海七零一所杨园高压氧舱有限公司

（7）舱内压力自动保护

（8）智能记录

（9）智能客户接口

（10）软件系统一键还源

（11）断电自保

（12）记录、存档和打印：

主要配置

（1）PLC可编程控制器

1台

1只

2只

2只

1套

1台

1套

1套

1套

1套

3只

1只

2只

1台

（2）EM235  2路输入1路输出

（3）模拟量输入模块  EM232 4路输入

（4）模拟量输出模块  EM231 2路输出

（5）PLC程序

（6）一体机电脑

（6）OEM系统软件

（7）三维力控软件

（8）PC/PPI接口电缆

（9）接口转换模块

（10）MEAS压力变送器  M5156-000005-010BG

M5156-000005-016BG

（11）温湿度变送器    NKHT-G2-5H-AI-7AI-W2

（12）交直流开关电源

13

上海七零一所杨园高压氧舱有限公司

五、主要材料及设备生产配置表

序号

一

设备及材料名称

氧舱舱体部分

材料规格型号

产地

技术参数

数量

（一）氧舱壳体

氧舱壳体下料、除锈成型、

铣边、双面自动焊接

1

2

Q345R

上海钢铁

专用容器板

专用容器板

16吨

2个

常熟市

压力容器

封头厂

壳体封头

Q345R

常熟市

压力容器

封头厂

如冷成型，需热

处理

3

壳体中间封头

门框

Q345R

Q345R

1个

4

5

本公司

δ 24mm加强型

4个

4扇

Q345R

随动升降耐压自封门（国

内首创）

本公司制

作

微压自动锁紧

高×宽(mm)：1700×

800

观察窗开孔铣边、双面法

兰加固

6

7

Φ200

本公司

本公司

加强型

加强型

6个

4套

6套

10套

2套

视频监控装置

无电源进舱

特制

承压0.3MPa，符

合GB/T7134

8

高强度工业有机玻璃

潜入式节能照明灯

上海会波

9

带耐压罩,18W

DN300×400mm

本公司   LED灯

递物筒总成

(渐开式外开门)

10

本公司

配压力显示

A44Y-16C

上海梅陇

阀门制造

有限公司

上海埃美

柯阀门厂

弹簧封闭带扳

手全启式安全     4套

阀

11

舱体安全阀

PN1.6 DN50

整定压力：0.22MPa

12

13

14

舱内外应急减压装置

氧舱支座

快开式、蝶阀

4套

2套

全套

鞍座Q345R

本公司

本公司

通舱管件、管座、填料函

等

（二）舱内设施

1

2

吸排氧装置

舱内药品柜

本公司

本公司

12套

2套

14

上海七零一所杨园高压氧舱有限公司

3

4

5

舱内输液吊架

环形吊架

氧舱专用

本公司

不锈钢材质

2套

烟台市电

讯广播器

材厂

舱内全方位拾音对讲装置

舱内音响扬声器

高保真、屏蔽型   4套

4只

上海凯歌

（三）舱内装饰

上海顺宇

彩钢结构

制作有限

公司

L×W：

1200×2400mm

双面喷涂乳白

色

1

彩色钢板

全套

2

3

4

5

6

7

8

9

合金装饰板顶棚

装饰板方骨架

上海

压制成型

全套

全套

全套

12套

10套

全套

全套

全套

上海市购

方钢管铝合金型上海南福

压缝材料

材

公司

高靠背角度可调座椅

舱内装饰灯罩

宽550mm

上海

采用阻燃面料

优质防滑

上海

广东佛山

本公司

上海

L×W：

舱内采用高档地砖铺面

舱内金属支架及钢地板

装潢附料

600×600mm

角钢L50、钢板  δ4

（四）舱内急救设施及应急控制装置

舱内多功能急救供氧及负

压吸引系统

供氧、排氧双流

量监控

1

2

3

综合面板

本公司

本公司

本公司

3套

1套

2套

舱外吸引器、接口、压力

表

负压可调

可满足心电监

护用

舱内生物电接线插头板

无触点感应式

启动时不产生     2套

舱内无触点感应式紧急呼

叫报警装置

4

上海

火花

消防水喷淋系统紧急启动

控制装置

启动时响应时

2套

5

本公司

间<3秒

二

压力调节系统

15

上海七零一所杨园高压氧舱有限公司

排气压力：

1.0MPa

排气量：

1

螺杆空压机

CS15-10

HDF21

凌格风

凌格风

2台

1.7m/min

3

处理量：

2.1m/min

3

2

3

冷冻干燥机

储气罐

2台

2台

8/1.0MPa

3

本公司

Φ1800mm

Q345R

上海梅陇

阀门制造   PN1.6 DN40

有限公司

PN1.6 DN40

4

5

6

储气罐安全阀

2只

1套

4套

弹簧自提式

精密过滤器

YUKA

上海特比   PN1.6 DN40

浙江金锋自

DN40、DN32

动化仪表有

DN50

ZDLP-16K

ZR-XDFD1D

电动调节阀及手操器

限公司

上海船用

泵阀制造

有限公司

7

手动控制阀

4只

8

9

进气消音器

不锈钢材质

碳钢

本公司

本公司

本公司

上海

2套

2套

2套

排气消音器

10

11

三

1

气体防短路装置

供气管道

不锈钢管

呼吸气系统

单人供氧管道系统

单人供氧截止阀

单人供氧缓冲罐

自动微小阻力呼吸调节器

吸排氧管道

Φ8mm

本公司

12套

12套

12套

12套

12套

4套

上海气体

阀门厂

2

铜质

3

本公司

4

浙江梅城

浙江梅城

Ф94mm

5

兰白管

上海气体

阀门厂

6

供排氧控制阀

经过管内脱脂处

理

7

8

系统供氧管路

排氧滤水器

上海钢铁

全套

上海气动

成套厂

2套

16

上海七零一所杨园高压氧舱有限公司

四

1

控制台

组合式结构，专业上海三聚电

控制台外壳

面板及其开孔加工

氧源压力表

供氧压力表

气源压力表

精密压力表

普通压力表

专业型材

1套

1套

1只

1只

1只

2只

2只

厂订做

器有限公司

上海三聚电

器有限公司

上海减压器

厂有限公司

上海减压器

厂有限公司

上海减压器

厂有限公司

上海减压器

厂有限公司

上海减压器

厂有限公司

上海华原

2

美观、高雅

Y0-100ZT

0-25MPa

3

YO-100ZT

0-1.6MPa

YO-100ZT

0-1.6MPa

Yb150AZT

0-0.4MPa

Y-100ZT

4

5

6

7

0-0.4MPa

8

温度显示仪

医用仪表

有限公司

2套

烟台市电讯

广播器材厂

常州双环热

工仪表公司

9

对讲系统

DK-Ⅱ型，一拖四

1套

10

单人供氧流量计

DK800

12只

ML-1型，配打印

机，氧电极使用寿

命2年

全自动微电脑控制声光报

警式测氧仪

北京

11

12

2台

航天鹏诚

常州双环热

工仪表公司

长江电器

气体采样流量计

LZB-3WB型

LA38型

2套

2套

13

五

1

应急呼叫装置

有限公司

舱内环境调节系统

分体式冷暖空调

磁耦合专用空调传动装置

减震消音器

经本公司

改造

主舱2P吸顶式

副舱2P挂壁式

各1台

2套

2

本公司研发

本公司

3

2套

常州五美椅

宝马有限

公司

4

低噪音电机

2套

2套

5

6

空调送新风装置

法兰及固定支架

本公司研发

本公司

17

上海七零一所杨园高压氧舱有限公司

六

1

电气控制系统

电气控制柜壳体总成

断路器

本公司

1台

3只

4只

1台

1台

长江电器

有限公司

2

3

电流超载保护开关

隔离变压器

上海

上海和权实

业有限公司

4

2KVA

5

应急电源

UPS2000

深圳山特

上海孙桥电

线电气厂

有限公司

接线端子及其它附料元件

（含电线电缆的总线）

6

1套

七

1

氮气驱动独立消防水喷淋系统

喷头ZSTWB-160-90

上海

上海

6只

6套

1只

1只

1只

2

喷头接口及通舱件

3

先导电磁阀 PN1.0  DN50

先导电磁阀 PN1.0  DN40

浮子液位开关

浙江余姚仪

表器厂

4

上海东海股

份有限公司

上海东海股

份有限公司

5

6

7

8

管式液面计

1只

1台

2只

Q345R

1.13m

3

压力水罐

本公司

(附防蚀锌块)

上海

减压器

YQY-1型

减压器厂

上海洁轩五

金材料公司

9

10

11

八

1

不锈钢管路及附件

氮气瓶（用户自备）

氮气瓶支持架

2套

2只

1套

上海

本公司

彩色电视监控系统

彩色液晶显示器

ADHT-C2200

广东

2台

4台

2套

DS-2CE16C3T-IT3

-3.6

2

彩色高清摄像机

杭州

海康威视

3

视频连接线及电器元件

18

上海七零一所杨园高压氧舱有限公司

4

九

1

摄像头防爆罩

计算机操舱管理系统

PLC可编程控制器

模拟量输入模块

模拟量输入模块

模拟量输出模块

PLC程序

本公司

4套

进口226

1台

2只

1只

2只

1套

1台

1套

1套

1套

1套

3只

2

EM232 4路输入

EM235 2路输入

1路输出

3

4

EM231 2路输出

5

本公司

6

一体机电脑

7

OEM系统软件

8

三维力控软件

PC/PPI接口电缆

接口转换模块

9

10

M5156-000005-01

0BG

11    MEAS压力变送器

M5156-000005-01

6BG

1只

2只

1台

NKHT-G2-5H-AI-7

AI-W2

12

13

温湿度变送器

电源220-24V

200W

19

上海七零一所杨园高压氧舱有限公司

一、技术标准

    本次设计的10人医用空气加压氧舱要求：双舱四门式医用空气加压氧舱结构，总体建造水平达到国内最先进水平，设备的设计、制造、安装、检验、验收等必须依据和符合（或高于）下列标准:

1．TSG 24《氧舱安全技术监察规程》；

2．TSG 21《固定式压力容器安全技术监察规程》；

3．GB/T 12130《医用空气加压氧舱》；

4．GB/T 150《压力容器》；

5．符合ISO9000质量管理体系认证要求。

二、技术规格参数

（一）舱体部分

*1．结构形式：双舱四门舱体。

2．氧舱规格要求：舱体直径为2400mm，长度为7500mm。

3．工作压力0.2MPa。

4．治疗人数：10人 其中治疗舱6人，过渡舱4人。

5．人均舱容≥3m³ 。

* 6．舱门形式：一次冲压成型高强度薄壳门。锁紧方式：低压自动锁紧。

* 7．舱门透光尺寸及数量：透光尺寸：（高×宽）1400×700 mm。数量4套。

* 8．照明方式及数量：冷光源外照明，采用球面照明窗，数量6个。

9．观察窗尺寸及数量：透光直径160mm，数量6只。

10．摄像窗数量：2个，治疗舱、过渡舱各1个。

* 11．递物筒数量：2套，透光直径300mm，治疗舱、过渡舱各1套。采用回转快开门递物筒，确保安全可靠。

12．舱内座椅及数量：高压氧舱专用座椅（外罩：阻燃等级≥B1级），共10个。

13．吸氧装具布局方式及数量：采用壁挂式吸氧装置。治疗舱8个，过渡舱4个。

*14．舱内装饰的设计采用手术室理念，两侧内壁无夹层，减少细菌残留。金属材料选用1.5mm镀锌冷轧钢板，表层静电喷塑，高强度，抗磨，抗撞，阻燃等级为A级。

15．舱内地板采用彩色高档防滑地砖铺面。

16．舱内配设吸痰装置 2套: 治疗舱、过渡舱各1套。

17．舱内配设急救供氧装置2套: 治疗舱、过渡舱各1套。

18．舱内配呼吸机气源装置2套：治疗舱、过渡舱各1套。

* 19．配设生物电无损导联装置接口2套：治疗舱、过渡舱各1套。

20．舱内配全方位拾音对讲装置2套：治疗舱、过渡舱各1套。

21．舱内配无触点感应式应急呼叫报警装置2套：治疗舱、过渡舱各1套。

22．每舱室均设置自动泄压安全阀2套，并配手动紧急卸压装置。

（二）操作控制台

操控方式：机械手动控制+电动遥控

1．加减压（手动）操作阀门4套。

2． 电动遥控装置4套。

3．供排氧操作阀门4套。

4．压力显示系统7套。

5．智能声光报警式测氧仪2套。

6．氧舱专用双工对讲机1套。

7．数显温控仪2套。

8．音乐播放器1台。

9．应急电源（SD1000）1台。

10．单人吸氧动态显示仪10位。

11．急救供氧装置2套（流量计、急救截止阀）。

12．采样流量计2套。

13．吸氧计时器2套。

14．雾化控制器2套。

（三）压力调节系统

1．空压机：静音型螺杆空压机，2台，排气量满足国家标准要求。

2．空气冷却系统：冷冻式干燥机2台。

3．空气净化系统：采用优质气水分离器、空气过滤器进行多级过滤，保证进舱气体符合国家卫生标准。

4．储气罐：设计压力1.5MPa，最高工作压力1.4MPa，容积5m³，2台。

5．系统管路及阀件等符合新标准要求。

（四）呼吸气系统

1．呼吸气体供应装置：采用低阻力供氧方式，配低阻力呼吸调节器、传感、供氧缓冲包。

2．排氧方式：缓冲式舱外排氧。

*3．舱内吸氧装具采用多功能吸氧装置，并配置医用氧舱雾化吸氧装置10套。

4．氧源：氧气汇流排     　　   　  □

院方液态氧          　　　□

5．系统管路及阀件等符合新标准要求。

（五）舱内环境调节系统

1．空调：采用海尔壁挂分体冷暖空调。治疗舱1.5P 1台，过渡舱1.5P 1台。

2．送风方式，采用永磁耦合感应传动。

（六）电气控制系统

设立独立式配电系统，采用漏电保护器和隔离变压器双重安全保护，双电源自动切换。

（七）监控系统

1．采用数字高清摄像机：2台，其中治疗舱1台，过渡舱1台；50寸液晶显示器1台。

2．监视画面经由硬盘录像机，将每个摄像机画面显示于监视屏上。

（八）消防系统

1．按GB/T12130-2005《医用空气加压氧舱》标准之要求，各舱室均配置水喷淋消防设施，要求喷水强度不小于50L/（m².min），喷水动作响应时间不大于3s，并在操作控制台及舱内醒目位置设置快开式气动控制阀，以确保紧急状态下使用。

* 2．采用细水雾灭火系统。有效灭火降温。

3．配备满足消防要求的消防水罐。

（九）安全附件和安全保护装置

 1．安全阀：治疗舱、过渡舱配置安全阀各2只。

　　储气罐、消防水罐配置安全阀各1只。

 2．递物筒配装压力锁定、低压自动开启装置各1套。

　　递物筒配装压力显示仪表各1套。

 3．压缩机配装超压自动停机、低压自动复位装置。

 4．各舱室内、外应急卸压装置各1套。

微波是指波长很短的无线电波，它所包括的波长范围通常是300MHz～300GHz（即波长在1m-1mm）之间的电磁波。微波多功能治疗仪，是利用微波的聚热效应照射人体病变部位，该处水分子随微波场而振动发热，加速血液循环及组织的新陈代谢，促进血液和神经功能的恢复。尤其对抑制细菌增长、消炎、消肿具有显著的疗效。其应用范围广，疗效显著，已被国内外许多医疗机构采用，对一些疾病的治疗取得了令人满意的效果。

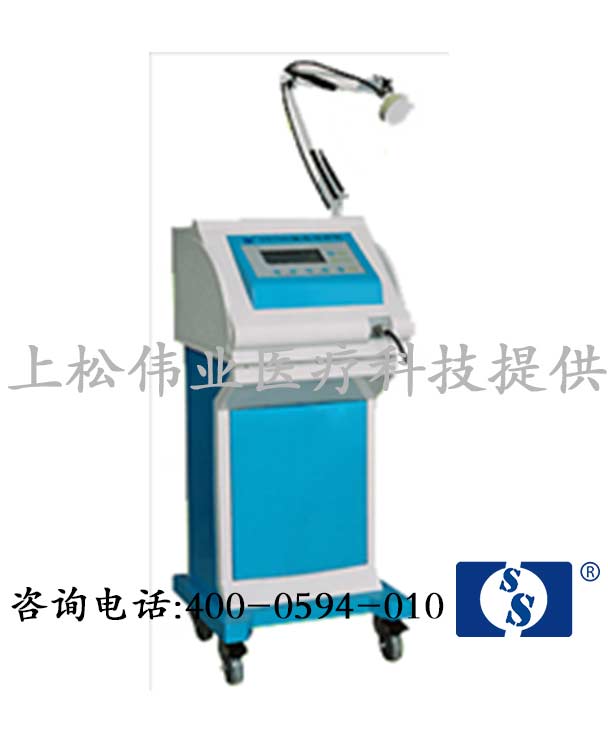

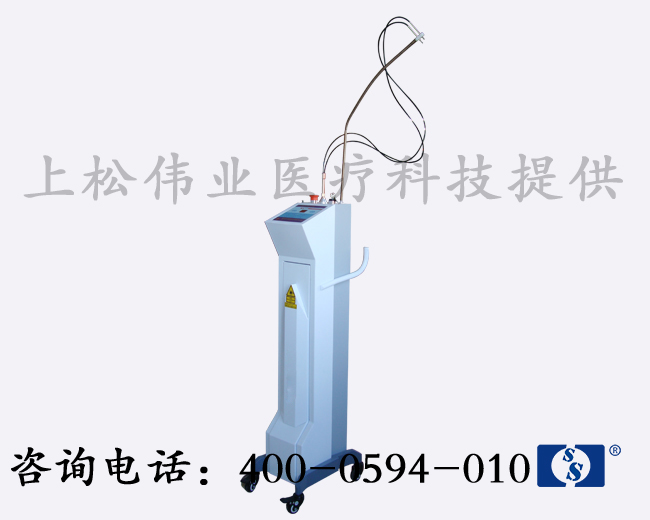

WB-3100型微波治疗仪采用微波的频率是2450MHZ，在人体上其作用深度为35cm，对局部作用一定时间后，深5cm处的温度可升至40℃左右，它产生的热效应穿透力强，有效率高，这是红外、短波、超短波的致热所无法比拟的，它的穿透力可通过脂肪层到肌肉层，因此利用微波能量可以活血、消炎、止痛，对各种炎症具有显著疗效。

产品特点

该微波治疗仪操作简单。通过更换不同探头（辐射器），可治疗不同的疾病；功率及时间采用数字式控制，LED显示，定时准确并具有声响提示功能，给医务人员的操作带来方便。

产品概述

1、 微电脑模糊控制技术，可靠性高，彻底克服了传统电脑控 制的“死机”问题。
2、 高频开关电源技术,电网适应范围宽(AC：170—260V)，微波输 出不受电网电压波动的影响
3、 理疗时，微电脑仿生技术，模拟人工热敷、推拿、按摩、针灸， 大大提高了理疗效果
4、 最大微波功率限制保护，系统过载保护，保障了安全治疗。
5、 治疗时间及微波输出功率均由电脑控制，精度高。

理疗时微波输出方式有四种方式可供选择：
★ 连续输出（热敷效果）
★ 正弦波调制输出（按摩效果）
★ 三角波调制输出（推拿效果）
★ 脉冲波调制输出（针灸效果）

仪器标准配置：

主 机： 1台；
包装箱： 1个；
探头线(理疗和治疗)： 2根；
理疗探头：2个；治疗探头：7个；
脚踏开关：1个；
地线：1根； 电源线：1根；
支架：1套；

3-5分钟扫描，可以实现对人体整体各组织、各器官功能的全面监测，并对亚健康及早期病变进行准确地评估，预测潜在的危险因素及疾病发展方向，对疾病风险作出早期预警。

鹰演人体功能扫描仪是法国独创的军事医学高科技成果，荣获国家专利。目前其应用价值主要体现在：

1、健康体检，对人体各系统、组织、器官、部位的功能进行全方位、多角度的立体定向扫描，可以早期发现潜在的隐患和病变。

2、功能医学检测:是根据每一个病人独特而与众不同的体质，评估身体器官无临床症状变化的功能状况，其评估器官的“功能”而非仅器官的“病理”

3、对目前其他检测技术无法企及的器官进行扫描评估，提供更全面、科学的诊治意见，是对目前其他诊治技术合理、有效的补充。

4、对目前不列为常规检测的一些项目：人体激素、神经递质、间质血气、淋巴、神经系统功能进行有效监测和评估。

5、对亚健康人群，各类疾病人群进行干预或治疗效果评价的有力手段，通过动态监测提出更为合理的指导意见。

6、对目前的各种治疗、干预手段：药物治疗、放疗、生物治疗、基因治疗、化疗的不良反应进行有效监控和警示。

鹰演采用独创的低电压直流电刺激感应技术，向人体发送2 5 5次/ 3秒，1 . 2 8 V的低电压直流信号刺激，在人体组织内转化为离子流，依据离子流在阴阳两极的极化运动，获得组织的电阻、电传导性、 P H 值、电压以及细胞膜的动作电位。

鹰演检测人体各脏器间质细胞的电生理活性，并根据生理反馈信号的单向导通性，进行计时电流分析法分析，通过数学模型对数据进行分析， 检测结果以人体3D重建图象、数字参数和图表形式显示。

　　产品介绍

　　血管健康是人体健康的重要标志，没有血管健康就没有人体健康。

　　随着科技的发展医学的进步，现代医学检测设备不断朝着综合、快捷、无创、准确的方向发展，来自德国的脉全全身血管检测系统将一个完整的血管实验室功能整合于一体，涵盖了动脉、静脉、外周血管、中心血管、颈部动脉、内皮功能等人体血管检测的所有项目。该产品配备了现代化的感应器设备，极大的满足了功能性动、静脉检测的广泛应用。

　　脉全是全球第一款完全血管实验室，既是医疗领域可信的数字电子设备，更是血管检测发展史上的里程碑式跨越，开创了血管病变诊断的新纪元。

　　脉全不仅仅是简单的将血管检测技术整合为一体，而且是将不同检测技术以及分析参数统一化，使检测结果更直接、更合理、更完整。

　　脉全具有高通量的信号转化系统，在一次检测过程中可以获得多个血管功能指标，实验证明脉全不但能够保证结果准确性更能够降低检测的时间成本。

　　检测项目可修改，可根据终端客户的套餐项目予以修改，缩短检测时间。

　　检测参数可以选择性的在报告中显示，方便特殊人群以及特殊终端。

　　产品功能

　　1）全面评估人体全身动脉和静脉血管功能，定性分析血管弹性并进行量化评估；

　　2）无创、快捷的检测全身血管内皮功能变化，对血管病变不仅可以做到诊断还能做到血管内皮早期病变检查；

　　3）可进行静脉回流和返流检查，评价静脉瓣膜功能，辅助诊断呼吸、心脏等静脉回流异常等相关疾病；

　　4）检测动脉的硬化程度，并有心脏功能的指标，评估人体心脏功能；

　　5）通过对人体血管和心脏功能的评价，及早发现亚临床期病变，预测心、脑血管事件的发生和预后；

　　6）评价高血压对靶器官的损伤程度以及糖尿病对下肢动脉的损伤程度；

　　7）提供用于心脑血管、糖尿病等重大疾病的早期检查和治疗的临床依据，并进行综合全面的筛查及预后评估；

　　8) 详细的检测报告，可编辑加入医嘱内容，支持异地打印、存储和数据共享；

　　产品优势

　　无创 受检者无痛苦，机体无损伤

　　准确 大量临床试验证明，结果准确可靠

　　全面 一台机器，整合PPG、PVR、多普勒三大检测技术，囊括了全身中心和外周血管几乎所有的无创伤检测项目

　　广泛 受检者无年龄、机体状况限制

　　快捷 无操作者依赖性，简单易操作

　　脉全检测技术原理

　　1、 Doppler(多普勒技术)

　　2、 PVR(脉搏容积记录法)

　　3、 PPG(光电容积脉搏波描记法 )

　　★ Doppler(多普勒技术)

　　多普勒效应：当物体静止时，超声波的发射频率与反射频率相同;当物体运动时，反射波频率(回声)发生变化，这种变化即为多普勒效应。物体离声源方向运动时，反射频率降低;反之频率升高。发射波与反射波间的频率变化数值称为频移。频移与物体运动速度成正比。多普勒超声在血管检查时表现为血流相对于声源的运动。血管壁、血流都是运动的，当超声波遇到时会产生多普勒效应。

　　每一个血细胞，会反射一个与其速度和方向有关的多普勒转移频率。快速傅里叶变换，能够确定每一个信号的频率带(频带)，并且说明与其相关的出现和强度。视觉上，血流速在多普勒转移频率的曲线图上，用Y轴来表示，而时间用X轴来表示。

　　★ PVR（脉搏容积记录法）

　　脉搏容积记录法是另一种获取动脉脉搏波的方法。它通过对肢体袖带充气到65mmHg的压力，来观察肢体血容量随心跳而发生的微小波动变化。由于多普勒检查的敏感性会受到动脉钙化的影响，因此，当遇到有些患者肢体动脉钙化非常明显而不能被压缩时，PVR可获取动脉波形图。

　　★ PPG（光电容积脉搏波描记法 ）

　　借光电手段在活体组织中检测血液容积变化的一种无创检测方法、当一定波长的光束照射到指端皮肤表面时，光束将通过透射或反射方式传送到光电接收器。在此过程中由于受到指端皮肤肌肉和血液的吸收衰减作用，检测器检测到的光强度将减弱、其中皮肤、肌肉、组织等对光的吸收在整个血液循环中是保持恒定不变的，而皮肤内的血液容积在心脏作用下呈搏动性变化，当心脏收缩时外周血容量最多，光吸收量也最大，检测到的光强度最小；而在心脏舒张时，正好相反，检测到的光强度最大，使光接收器接收到的光强度随之呈脉动性变化、将此光强度变化信号转换成电信号，便可获得容积脉搏血流的变化。

　　动脉检测

　　一、中心动脉检测

　　脉搏波传导速度( PWV)检测

　　PWV这样一个具体量化的数值可以直接客观地反映一个人身体动脉弹性的好坏。脉全完全血管实验室不但可以检测胫股CF-PWV(动脉硬化检测国际金标准)，还可以检测肢体任意两点间的脉搏波传导速度，如baPWV、上肢crPWV、下肢cdPWV等。PWV测定可以分别评价动脉树的不同节段硬化情况。PWV值有助于对高血压群的个别心脏病风险进行相对准确的评估。

　　•通过国际上公认的“金标准”，脉搏波速度(Pulse Wave Velocity，PWV)来测定。可以测量CF-PWV。

　　•克服了传统方法操作繁琐、搏动点难以寻找、探头难以放置的缺点。

　　•非操作者依赖性，只要将感受器置于动脉或附近，结果瞬间自动得出。

　　•结果保持高度的准确性和重复性。

　　•可以测量随意选定的任一节段动脉的僵硬度。

　　★ PWV是心血管死亡的最佳预测指标

　　2.脉搏波分析（ PWA）检测

　　传统检测技术一般是从桡动脉采集信号获取外周血压，脉全第一次实现了脉搏波采集与血压采集同步技术，确保了检测结果的高度准确、可靠。测量中心动脉压相关参数，仅需一个上臂袖带来记录上臂脉搏波及上臂检测血压结果。同时还可获得反射波增强指数（AI）、每博输出量等诸多心血管参数。

　　自上个世纪初期开始，肱动脉血压因检测方便一直被用于评价机体血压。近年来越来越多的数据表明，肱动脉血压与中心动脉压，尤其是收缩压和脉压会有较大差别。显然，肱动脉血压为依据，会给高血压的诊断治疗、预后的评价、疗效的判断传递错误的信息。

　　中心动脉压可可以作为心血管事件的独立预测因素。 也可以作为评价药物治疗和指导正确使用抗高血压药物的重要指标。

　　临床意义

　　CA FE(the Conduit Autery Functiomal Evaluation)/ASCOT研究

　　采用前瞻性、随机、对照、开放、终点盲法验证不同降压药物在降压肢体血压相近的情况下，对中心动脉血压是否可能产生不同影响，评价中心动脉压的降低与心血管事件之间的相关性。

　　随访5年期间，满足入选条件的2199例高血压患者，分组分别服用氨氯地平(amlodipine)/培哚普利(perindopril)和阿替洛尔(atenolol)/噻嗪德姆(thiazidem)，采用脉科SphygmoCor来观察不同抗高血压药物对外周及中心动脉压的影响。

　　外周及中心动脉收缩压

　　迈克尔奥鲁克（Michael O’Rourke）教授新南威尔士大学名誉教授、血管收缩互动项目负责人，研究重点：动脉血流动力学、心室-血管相互作用、心血管老化、脉搏波分析、院前心脏照护及复苏。

　　the Bjorn Folkow Prize（欧洲高血压学会）

　　the Zanchetti Award（欧洲高血压学会）

　　结果显示

　　两组药物对外周血压的作用相似，但对中心动脉压的影响完全不同。暗绿平地/培哚普利组降低中心收缩压的幅度优于阿替洛尔/噻嗪德姆组。前一组心血管事件的发生率明显低于后一组。

　　这说明：

　　中心动脉压(而不是外周动脉压)是心血管事件的独立预测因素。

　　中心动脉压可以作为评价药物疗效和指导正确使用抗高血压药物的重要指标。

　　3.Doppler检测

　　脉全双向多普勒探头的使用可以同时获取收缩血压和血流波形，使用5 MHz、8 MHz的多普勒探头进行颈动脉和四肢动脉的检测，清晰显示颈动脉血流频谱曲线形态。

　　动脉血管检测：头颈部动脉血管Doppler检测、四肢动脉血管Doppler检测。

　　二、外周动脉检测

　　1.踝臂指数（ABI）检测

　　2.外周节段血压检测

　　外周节段血压检测，可以选择PVR模式、PPG模式或多普勒模式，全自动，结果自动生成。通过节段压力测量和腿压／肱压指数的纵横比较，能够发现动脉闭塞的部位及其程度。

　　3.趾臂指数（TBI）检测

　　TBI可以排除体循环压力对趾动脉收缩压的影响，又因足趾动脉较少受到动脉硬化的影响，因此TBI是评价下肢到脚趾末梢动脉血流状态的敏感指标。

　　4.指端压力指数（UDI）检测

　　临床中可以应用UDI检测评估上肢指端动脉血管状况。

　　如：利用UDI检测，评估雷诺氏综合症的发病风险及指导临床治疗。

　　三、血管内皮功能检测

　　意义

　　传统的血管内皮功能检测为有创监测，这种检测昂贵, 有创、插管有风险性,而且不能用于一般人群的筛检。这也就限制了这种方法的应用。脉全采用PVR技术通过检测血流介导的舒张功能(FMD)评估血管内皮细胞功能，种方法不仅无创、安全、可重复而且比有创检查更快捷、更方便，其结果也更接近冠状动脉的内皮功能。

　    静脉检测

　　1.静脉回流检测

　　由于静脉管壁薄，静脉压低，所以静脉回流还受到外力如肌肉收缩的挤压作用、呼吸运动、重力作用等的影响。当上述因素阻碍静脉回流时，机体会出现种种表现。

　　2.静脉返流检测

　　静脉瓣膜的结构类似于单向门的结构，正常瓣膜的方向决定了血液只能自远心端流向近心端，而返流的血液会遭到瓣膜的阻挡。

　　无论瓣窦的宽度还是瓣膜造成了破坏，都会导致“门”无法关严，从而使得下肢静脉回流受阻，而持续的回流受阻会造成下肢静脉高压，造成一系列的病理生理改变。

　　特殊病例检测

　　冷刺激试验（雷诺氏综合症）

　　冷激发试验

　　雷诺氏综合症是指肢体动脉和小动脉出现阵发性收缩状态，常于寒冷或精神紧张时发病，表现为肢体尤其手指(足趾)皮肤出现对称性的苍白、青紫和潮红的间歇性改变。通过用PPG进行的冷激发试验，可了解在寒冷刺激状态下的指(趾)动脉病变情况。

　　方法：患者平卧或坐位，双上肢自然放松，在室温20~25℃下用PPG探头测双手10指波形，然后将双手置于冰水中60秒。吸干双手。再作波形描记，以后间隔1、5、15和20分钟再描记。对照波形在浸冰水前后的变化，正常情况下15分钟波形恢复正常，如果超过20分钟仍未恢复，表明冷激发试验阳性。提示患指末梢动脉呈病理性收缩。 一般先作上肢动脉节段测压，包括指动脉压，正常时再作冷激发试验。此PPG波形表现为明显异常时不宜再用冰水刺激患处。

　　男性功能茎肱指数检测

　　方法: Doppler通常采用8兆探头，置于阴茎根部寻找到动脉搏动的最强点，记录出动脉搏动的DOPPLER图形，其本身可反映出动脉血流状况.PPG动脉PPG检测探头类似于心电监护仪的血氧饱和度监测探头，将其置于阴茎末段，PPG将自动记录和显示动脉搏动的PPG图像，储存于机器内并显示于荧屏上.阴茎的动脉搏动图像在PPG上与Doppler中的图像有所不同。

　　用PPG测量阴茎动脉压力并计算PBI数值，将微型袖带置于阴茎根部，予以充气，机器的自动放气（3mmHg/S）待波形恢复如初始状态时，自动显示阴茎动脉压力，与肱动脉压力比较，计算BPI指数。

　　通常采用经过PPG、Doppler测定的茎肱指数作为判定阴茎动脉供血情况的量化指标。

　　已经得到确认的茎肱指数为：PBI低于0.6为异常，PBI大于0.75为正常，两者之间的只能说明可疑动脉供血不足，可继续观察，一般在2周后重新测定。

　　胸廓开口综合症检测

　　当臂丛神经和锁骨下动脉或静脉经过锁骨后方和第一肋骨前方的胸廓出口处受到异常骨质或韧带的压迫，因此而产生的神经和／血管受压的一系列征象，称为胸廓出口综合症。通过光电容积末梢动脉波形的描记和各项测试，可帮助区别有无锁骨下动脉受压的征象。

　　方法： 病人坐位，将受放在膝上，可应用PPG、多谱勒、PVR技术检测。首先检测并记录静息状态下双侧上臂的动脉波形。然后进行下列检测，最后：检测并记录有症状时的上臂动脉波形。

　　(1)外展高举测试

　　让病人将手举起并外展90°，描记波形。手应完全伸展，掌心向下。继续让其将手抬高成180‘垂直举过头，同时手部外旋，掌心向外侧，再描记波形。正常时波形信号增加，信号减少或消失表示异常。提示锁骨下神经血管束紧压在胸小肌止点下方和锁骨与第一肋骨间隙处。常伴有肩部和上肢疼痛。

　　(2)肋锁试验

　　病人坐位，手放于膝上，描记波形。然后让其把手臂放在两肋旁边并使肘部弯曲成90°角，尽量使肩向后，胸部向前，深吸气并维持深呼吸。

　　(3)Adson试验

　　病人坐位，手放于膝上，描记波形。然后嘱其深吸气并屏气，尽可能地回头向后(检查侧)，再逐渐转向对侧。

　　肋锁试验和Adson试验的结果分析：正常表现为搏动信号得以维持。测试时搏动信号消失为异常，提示锁骨下动脉、臂丛被挤压于锁骨和第一肋骨之间，常伴有臂和手部的麻木和疼痛。

　　临床应用

　　体检中心、心内科、急诊科、ICU病房、老年科、功能科、男性科、心血管等科室及医疗科研机构。

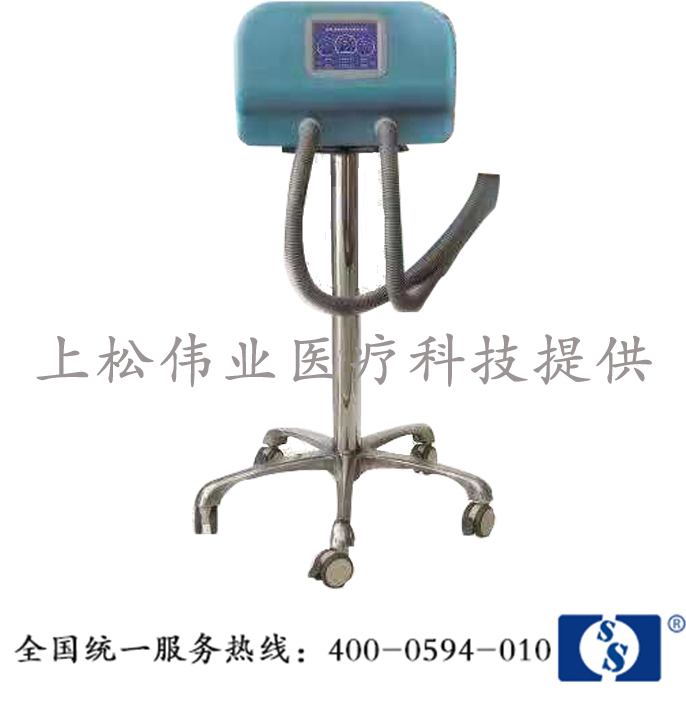

产品特点

微波治疗的优势：

穿透深度大：

微波治疗仪采用微波的频率是2450MHZ，在人体上其作用深度为3-5M，对局面作用一定时间后，深5CM处的温度可升至40℃左右，它产生的热效应穿透力强，有效率高，这是红外、短波、超短波的致热所无法比拟的，他的穿透力可通过脂肪层到肌肉层，因此利用微波能量可以活血、消炎、止痛，对各种炎症具有显著疗效

疗效快：

微波对炎症组织血液循环的改善是立竿见影的。理疗时患者能够感觉到患处由里及外的温热舒适感，很多病人30分钟的治疗后会产生疼痛减轻，水肿减轻等效果

治疗机理：

改善了对组织细胞的营养供给，因此促进了细胞的新陈代谢，促进细胞再生和细胞功能恢复。

促进了人体对致炎物质的吸收，调整了细胞的生存环境和局部的酸碱平衡，起到消炎和消肿的疗效。

提高了该部位的免疫功能，使白细胞、免疫蛋白、巨噬细胞等能够有效保证该组织的正常生命功能。

技术参数：

工作电源：220V±10% 50Hz±2%

工作频率：2450MHz±30MHz

输出功率：0~100连续可调

整机功能：≤500W

环境温度：10~40℃

相对湿度：≤80%

功能特点：

10寸触摸屏全中文windows CE操作系统智能控制

三维治疗模式

内置10个治疗处方可任意选择

输出模式：连续波输出、脉冲波输出、三角波输出、正玄波输出并可任意选择

微波治疗的优势：

穿透深度大：

微波治疗仪采用微波的频率是2450MHZ，在人体上其作用深度为3-5M，对局面作用一定时间后，深5CM处的温度可升至40℃左右，它产生的热效应穿透力强，有效率高，这是红外、短波、超短波的致热所无法比拟的，他的穿透力可通过脂肪层到肌肉层，因此利用微波能量可以活血、消炎、止痛，对各种炎症具有显著疗效

疗效快：

微波对炎症组织血液循环的改善是立竿见影的。理疗时患者能够感觉到患处由里及外的温热舒适感，很多病人30分钟的治疗后会产生疼痛减轻，水肿减轻等效果

治疗机理：

改善了对组织细胞的营养供给，因此促进了细胞的新陈代谢，促进细胞再生和细胞功能恢复。

促进了人体对致炎物质的吸收，调整了细胞的生存环境和局部的酸碱平衡，起到消炎和消肿的疗效。

提高了该部位的免疫功能，使白细胞、免疫蛋白、巨噬细胞等能够有效保证该组织的正常生命功能。

技术参数：

工作电源：220V±10% 50Hz±2%

工作频率：2450MHz±30MHz

输出功率：0~100连续可调

整机功能：≤500W

环境温度：10~40℃

相对湿度：≤80%

功能特点：

10寸触摸屏全中文windows CE操作系统智能控制

三维治疗模式

内置10个治疗处方可任意选择

输出模式：连续波输出、脉冲波输出、三角波输出、正玄波输出并可任意选择
