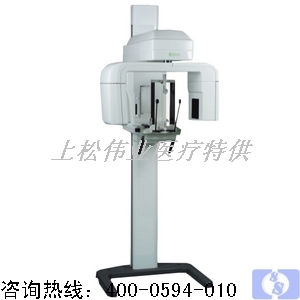

1、360度旋转高精细的图像；

2、安置方便的小型设计；

3、具有头颅摄影功能；

4、节省空间的设计；

5、精准的定位装置；

产品范围：本医疗设备与臭氧治疗仪，射频治疗仪可配套使用与疼痛康复手术中，安全方便。

一、高压发生器

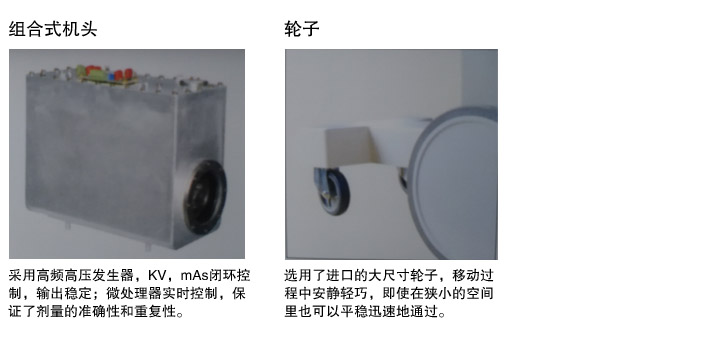

1.组合机头输出功率: 3.5 \ 5.0kw

2.电源条件:三相220v

二、球管：意大利IMD

三、增强器（日本东芝）：9”三视野影像增强器

四、限束器：可张缩

五、滤线栅：原装韩国君王12：1

六、电机：电动升降实现无噪音设计,而且升降不会出现晃动。

七、控制台：

1.大屏幕液晶触摸屏

2.全智能控制与诊断

3.智能自动曝光(无须手动调节剂量)

八、数字影像处理系统：数字化百万像素

1.100万像素CCD摄像机（日本精工），高分辨率1024*1024*10bt  22lp/cm

2.高传输速率：30帧／秒1024＊1024　

3.日本原装精工2／3镜头

九、全平衡设计：C形臂运动的所有位置都能得到完全的平衡，操作方便，使用更安全。

十、摄影片夹（10×12）

十一、配气压床1台

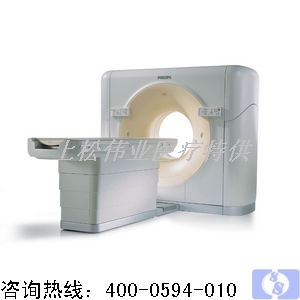

重要性能参数

高压发生器

功率：60KW

KV：90-140KV

毫安输出：20-500mA

球管

阳级热容量：8MHU，26MHU有效热容量

散热率：1608KHU/分钟

焦点：双焦点 0.5 x 1.0 mm ，1.0 x1.0mm

采用DFS技术

探测器

探测器材料: 固态稀土陶瓷

探测器排数：24排

每排探测器数目：672个

每排探测器通道数：1344个

数据采样率：4640投影/圈/单元

Z轴宽度：   24mm

层厚准直：  16x0.75mm, 16x1.5mm, 8x3.0mm,  4x4.5mm,   2x0.6mm

检查床

纵向移动范围:190cm

扫描范围：175cm

承重：204KG

定位精度：±0.25 mm

扫描参数

标准扫描时间：0.4,0.5, 0.75, 1, 1.5, 2 秒；360° 扫描

连续螺旋扫描时间：100秒

螺距因子：0.13-1.7 连续可调

层厚准直：16x0.75mm, 16x1.5mm, 8x3.0mm,  4x4.5mm,   2x0.6mm

最大扫描宽度：50cm

重建时间：20幅/秒

空间分辨率：24LP/cm;0%MTF

密度分辨率：4mm/0.3%

计算机系统

操作系统：Window XP

图像硬盘存储：146GB-257121幅512标准图像

CPU 类型：四核CPU

CPU主频：2.5GHZ

内存：4GB

高级影像后处理工作站

飞利浦原厂IntelliSpace IX Workstation星云IX高级影像工作站

软件：见配置清单

技术参数

1、 电源：

单相交流220V±22V，50Hz～60Hz，允许最大电源内阻≤0.5Ω,3.5kW

2、透视模式及条件

手动透视：管电压：40～110kV（1kV/档）；管电流：0.3～5.0 mA（0.1 mA/档）；

3、摄影模式及条件

管电压：40～110 kV

管电流：31～70 mA

曝光时间：0.04～3.2s

4、高频高压发生器

工作频率：40kHz，最高管电压：110kV，最高管电流：70mA，

5、X射线管型号：XDT-A110 ;   小焦点：0.6×0.6(mm2) , 大焦点：1.5×1.5( mm2)

    6、C臂上下升降范围： 400mm

7、C臂前后水平移动范围：200 mm

8、C臂绕水平轴回转范围：±180°

9、C臂沿轨道滑动范围：  -20°～ 90°

10、C臂摆角：±12.5°

11、X射线管焦点到影像增强器接收面的距离：977mm

标准配置：

1、主机（包括移动式机架、控制台）                        1台

2、X射线发生器                                          1套

3、X射线影像增强器（ 4.5〞、6〞、9〞三视野）             1只

4、摄像机(百万像素)                                       1只

5、监视器（液晶17〞）                                    2台

6、图像处理工作站                                        1台

7、台车                                                  1台                                        1台

特点:

●高频高压发生器，提高图像质量的同时降低辐射剂量

●极佳的性能价格比，是医疗单位的理想选择

●具备IBS,增强透视功能,适应临床不同需求

●百万像素摄像机，图像清晰度更高

●递归降噪， Gamma校正，图像增强、末帧保持、正负片显示、上下、左右、360°任意角度旋转

●存储病人资料信息，打印图文报告

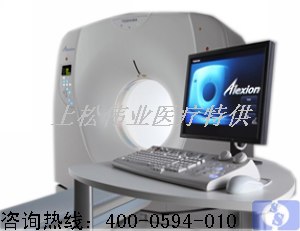

目前16层螺旋CT已经成为了临床应用型CT的代表之作,很多医院在采购了16层CT之后实现了诊疗水平的跨越，这正是医院发展最迫切需要的。

目前临床对于16层CT的认可主要集中在三维成像领域上的突破.在16层CT的产品平台上，常规扫描就能实现满足三维成像的要求，因此16层也被称为三维CT，三维成像给临床诊断带来了更精确更丰富的诊断信息，我们以临床为例：

如上图所示，相邻的三张轴位图像未见明显异常，根据传统轴位图像很难得到准确的临床诊断。

同一病人利用容积数据进行三维处理后，高品质MPR和三维图像上则清晰显示了纵向排列的腹腔干与肠系膜上动脉相邻近，血管发生变 异，近端血管闭塞，为临床提供了精确的诊断信息。

从上面的例子可以看到，能否为临床提供高品质的三维影像成为了16层CT的核心价值，而东芝新一代的 全景三维16层CT拥有最为  先进的3项核心技术，在16层核心价值上的表现自然值得期待。

TCOT+----------全景三维重建算法

三维影像最核心的价值在于高精度的重现人体真实的三维结构，而以往的CT在采集中受到锥形线束伪影的影像视野边缘的数据不足，因而传统的重建算法获得三维图像易出现边缘失真，进而影响临床诊断。

东芝专利的TCOT+算法基于AQUILION ONE动态容积CT的全景重建技术，最大限度的抑制了锥形线束伪影对三维图像的影响，使边缘数据量增大了25%，从而实现。

全新三维模板

全景三维CT内置全新三维模板系统，临床只需要选择病人容积数据，点击相应模板系统就能自动生成临床需要的三维影像。全景三维CT还具备独特的多组织叠加和MPR融合功能，可以根据不同组织密度进行提取和标记后将图像按照临床需求进行融合显示，也可以将MPR和三维图像融合同时提供二维和三维结构的一体化图像，这些先进的三维影像处理方式能够为临床提供更为丰富的诊断信息和更加直观的高品质三维影像。

先进的智能操作系统------提升工作效率

智能导航模式

全景三维CT具备创新的导航模式，全程的图形化界面引导模式帮助即使没有CT使用经验的人员也能在几分钟内熟练的掌握       病人登记，扫描计划选择，定位相采集直至整个扫描完成的全过程。有了导航模式您可以轻松地度过与CT设备的磨合期，         尽快的掌握设备的使用。导航模式使一切尽在您的掌握

智能造影剂捕捉

对比剂在血管的最佳充盈期相转瞬即逝，以前我们仅能依靠医生的经验来判断造影剂达到血管病变部位的时间，或者进行量造影剂的团注试验来预估设置延迟扫描时间。
这样的操作模式不仅浪费造影剂，降低了检查效率，而且很难捕捉到造影剂充盈的最佳期相，无法保证在最佳的期相采集增强图像。
东芝为了使全景三维CT帮助临床更加方便的完成增强的检查，不惜成本实现了对造影剂的超高速动态监测，以12幅/秒的超高速度监测血管病变部位的造影剂浓度，达到预设浓度后自动启动扫描过程，捕捉最佳充盈期相，为增强检查采集最佳的期相数据。并且在检测过程中如病人发生位置移动可实时调整监测区域跟踪目标部位，保证最准确增强期相扑捉

智能去骨功能

CT图像采集完成后的后处理过程会占用医生很大的精力去进行血管组织的剥离，其中最困难的步骤莫过于对遮蔽血管的骨骼组织的去除。

全新微辐射成像平台AIDR 3D

三维全景CT具备高端CT才拥有的微辐射成像平台AIDR 3D，一旦采用低剂量参数进行CT检查，自动采用AIDR3D自适应容积迭代降噪重建算法进行图像重建。这种高级迭代重建技术在两个空间进行降噪处理。第一步在三维原始数据空间进行降噪处理。第二步在图像重建空间采用基于最佳的解剖模型进行容积迭代降噪重建， 应用多种自适应的器官模型和滤波算法，在不降低空间分辨率的前提下，最大程度降低噪声。低剂量的原始数据本身固有低的信噪比。AIDR3D能够自适应的针对扫描条件、电子和量子噪声进行去除。结果信号被最大程度保留，而噪声和伪影被显著降低。基于被大幅度降低噪声的原始数据，开始进行初级的图像重建。AIDR 3D进而在图像重建空间应用专利的容积迭代增强算法。这种算法自适应于不同的器官和重建滤波，最大程度减低噪声的同时提高三维图像质量。最后进行容积迭代重建和容积基础重建的自适应融合进而产生ADIR3D低剂量图像，融合处理可以真实还原极低剂量采集图像，没有蜡像征和塑化征，能够显著提升低剂量成像效果，提升50%的图像质量，并降低75%的成像剂量。

三维剂量控制

最佳的影像质量—好

最快的全景三维重建系统—快

最低的成像剂量—省

最大的全身扫描范围—强

            使用AIDR 3D 150mAS                           普通扫描375mAs

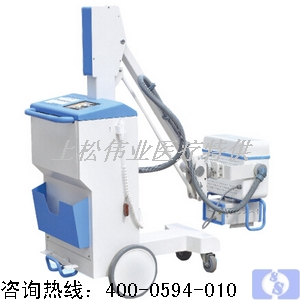

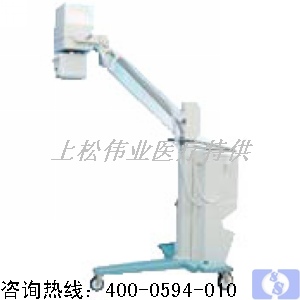

一、技术指标

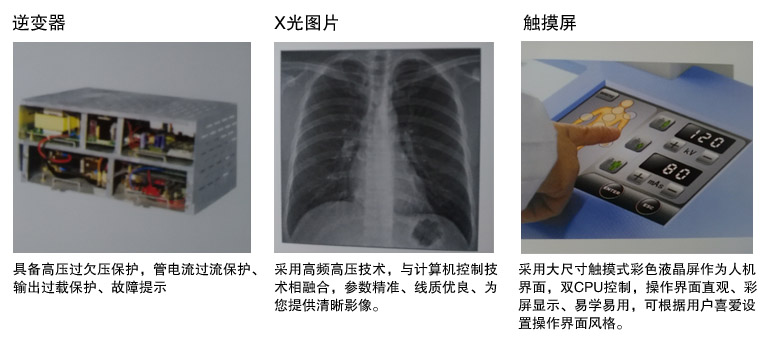

1、高压发生器：高压逆变式发生器，国内唯一超高频

2、输出功率：5KW

3、主逆变频率：100KHz，极大降低辐射损伤

4、X射线管：小焦点0.6      大焦点1.5

5、管电压：40~120KV

6、管电流：23-75mA

7、mAs:1.0~160mAs

8、电源条件：220V±10%      50Hz    内阻≤0.8Ω

9、球管旋转：X射线管头沿X轴（纵向）旋转顺畅，转动范围不小于+~-，在此运动范围内任意位置能锁止。

10、焦屏距及垂直：X射线管头沿Z轴（垂直方向）运动顺畅，能在任意位置保持平衡。在最高极限位X射线管焦点到地面距离不小于1.7m。

11、其他：车体移动顺畅，有机械锁止， X射线管头北邮测量焦距用盒尺，其长度不小于1.5m。

二、特点

1、全新外形设计，具备高频移动式X射线摄影机全部特点。

2、摇臂采用单臂支撑机及自平衡专利技术，外形更简洁美观，操作使用更方便。

3、KV更高，适用范围更广；功率大，拍片效果更好。

4、采用超高频逆变技术，射线品质好，皮肤剂量低，图像清晰度和对比度好。

5、采用KV、mAs数字闭环式控制技术，微电脑实施控制，保证剂量的准确性和重复性。

6、采用KV、mAs两钮制调节参数，采用高亮度蓝屏LCD显示，具有多充保护功能。

7、采用进口高质量限束器，拍片范围大小可以自由调节，拍片定为方便准确。

三、用途

本机为组合式X射线摄影医疗诊断设备，适用于病房、急诊室、手术室、ICU、放射式等处对人体的头部、四肢、胸腔、腰腹等多部位进行摄影的移动式诊断设备。

广泛应用于 介入科、骨科、外科、矫形外科、泌尿外科、脊柱外科、腹部外科、疼痛科、心脏科、消化科、妇科及手术室等。

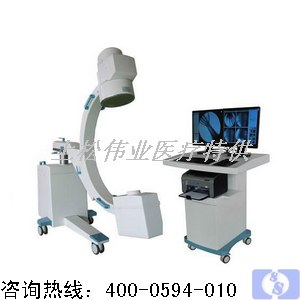

二、C型臂X光机PLX7000B的特点

1、更大功率的高压发生器适合对肥胖病人的高密度组织进行成像，更高热容量的球馆可以满足长时间、大量手术的需要；

2、国内领先的全脉冲透视，智能曝光控制，实现超低辐射剂量

3、多种工作模式，满足各种临床需要

4、多叶与垂直光影控制，有效减少软X线，大幅降低皮肤剂量

5、进口品牌影像增强器，全数字化CCD摄像机，提供高分辨的优质图像。

6、高分辨率双医用液晶监视器，大幅提高图像效果

7、强大数字化图文工作站标配DICOM3.0接口与网络完美对接，支持Worklist登记和手动登记双登记模式

8、工作站具有大容量数字化存储功能，透视和数字点片均以数字化格式无损存储，边缘增强多重镜像 gamma校正、电影回放、窗宽窗位、专家模板、刻录等强大处理功能。

9、四维电动运动控制，定位精确，灵活自如；超大机架设计，提供了超大的诊视空间，更加舒适的手术环境；全新设计，全新理念、带来超凡体验。

10、双面板人体图形化液晶触摸屏，操作智能快捷；双运动控制系统、双曝光脚闸设计，极大满足临床操作。

三、C型臂X光机PLX7000B数字高清影像，支持您做出精确诊断

·数字化高频发生器，采用微焦点，确保精准的射线剂量控制，满足您的多种复杂临床诊治要求。

·球馆大热容设计，保证设备持久工作能力，伴随您一同应对各种复杂手术。

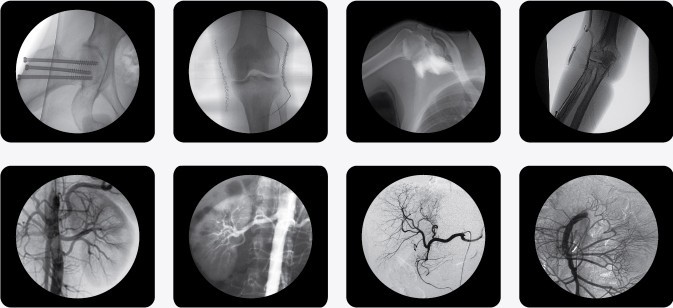

·全数字化百万像素影像采集系统，优化设计和配置，为您提供高分辨率、高灰阶图像，支持您做出精确诊断。

·专业的图像处理系统，具备非凡处理能力，确保您的所想即您的所得

1、内置先进图像自动优化处理、增强模块，实时显示自动优化后的清晰临床影像。

2、专业的影像处理工作站具备窗宽窗位调节、自动伽玛校正、兴趣点、反相、降噪、平滑、锐化等丰富且强大影像处理功能，带给您更强大的诊断信心。

·专用高清医用液晶显示系统，呈献给您高亮度、高对比度的临床图像；对比自然，有益于诊断的图像细节显示更加清晰、层次更加丰富

四、C型臂X光机PLX7000B智能化数字脉冲剂量控制技术，全力降低射线危害，呵护医患健康

·自主开发掌握了国内领先的数字脉冲剂量智能控制技术，在保证清晰影像的同时，大幅降低射线对医患辐射的危害，达到欧盟医疗器械相关要求

·多叶与垂直（可旋转）光野控制，有效减少软射线

·红光十字定位功能，协调操作者在术前准确定位检查点，减少不必要曝光

·当您需要远离射线源以避免辐射伤害时，我们提供专业的远程曝光控制系统

·专业数字化影像工作站具备静止图像、动态影像存储、回放功能，有效减少重要曝光。

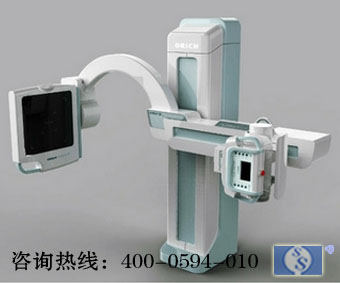

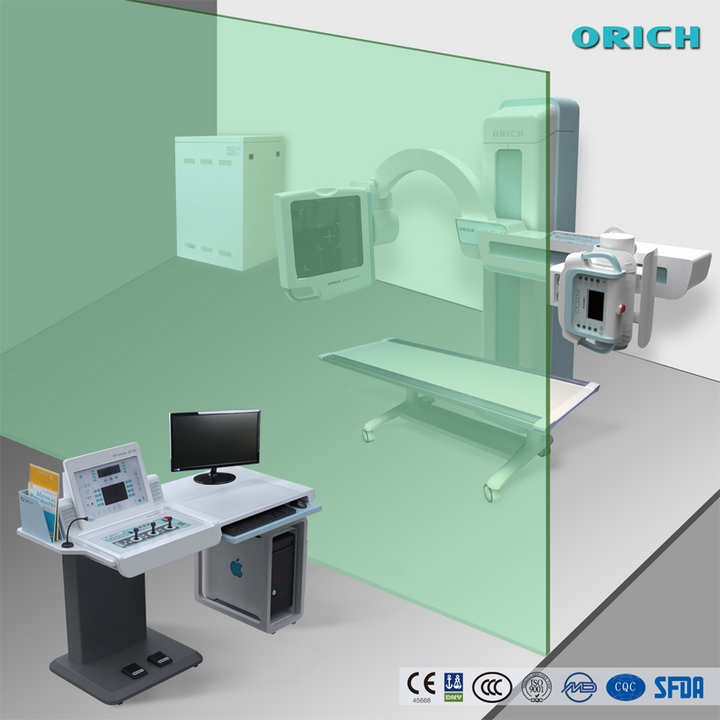

● 先进灵活的UC臂机架，运动稳定可靠，全角度旋转，确保没有拍摄死角

● 高频化设计，影像清晰

● 高品质X射线管，高仟伏、小焦点，完全满足各种摄影要求

● 微机控制，完善的主机保护功能，友好的人机界面，操作简便

● 智能化数字图像采集系统，精确快速完成您的每道指令

● 满足单一工作站或完整PACS系统的全面解决方案

UC臂数字化X光机融合其多年在医疗数字影像领域的先进经验和高端技术，核心部件采用国际一流产品，从而保证图像质量和产品性能的稳定可靠。

    UC臂直接数字化X光机可以垂直、水平运动和转动，智能化设计，满足人体所有部位多角度摄影。

产品特点：

1.反射式单CCD探测器，高达1700万像素，最高空间分辨率可达到4.6lp/mm，图像质量长期可靠一致，使用成本大幅降低；

2.国际通用的UC复合臂结构，降低系统对安装场地的要求，临床使用方便；

3.UC臂机架具有红外线保护功能，完全可靠；

4. 探测器可旋转，能够满足人体所有部位（如：下颚、跟骨轴等）多角度摄片要求。

5.17×17英寸成像面积，完全满足临床检查需要。

6.具有自主知识产权的DR图像采集及处理软件。遵循DICOM3.0国际标准处理、存储、远程传输DR影像，方便连入PACS/HIS/RIS系统。

典型应用：提供多种结构选择

• 悬吊结构整机   • UC臂结构整机   • 电动床结构整机

• 车载拍片机      • DR升级

安健Angell-DR采用反射式单CCD探测器，是国际上DR产品采用的主流技术之一，安健科技公司自主研发的CCD探测器可以达到1700万像素，代表当今DR的最高分辨率水平。

公司优势

中国CCD DR的领航者

中国DR行业标准的起草单位

中国第一台出口DR的制造商

CCD DR探测器全球供应商
